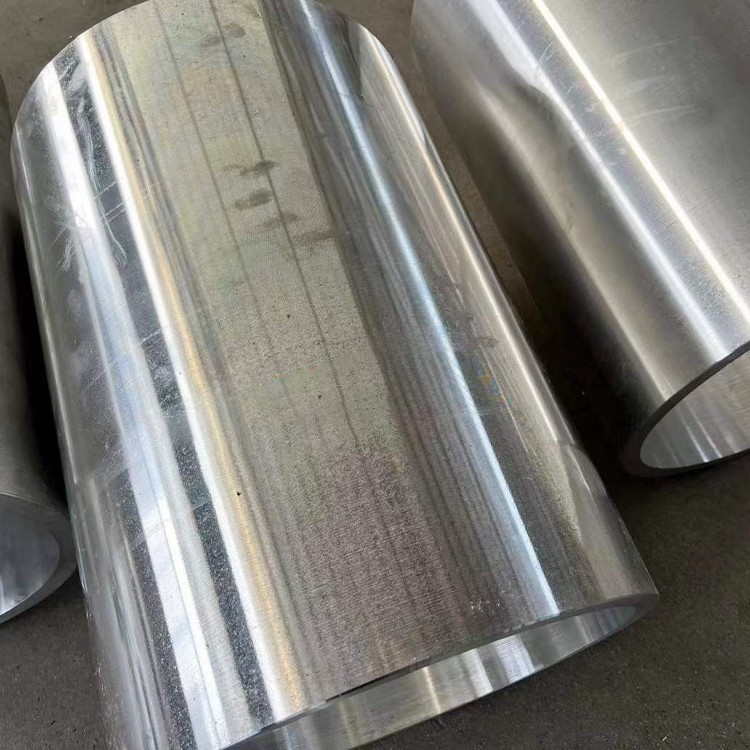

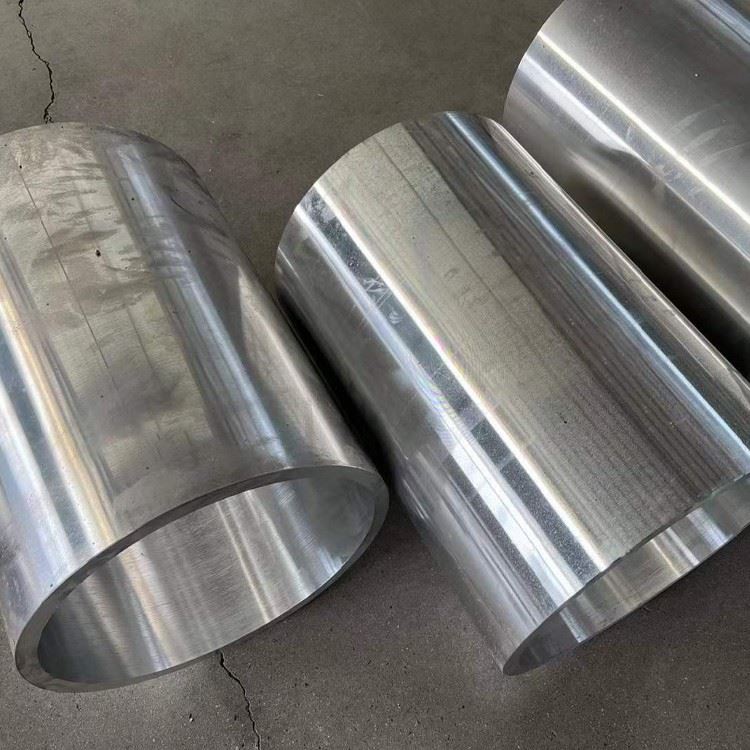

7050 أنبوب الألومنيوم كبير القطر

7050 تنتمي أنابيب الألومنيوم ذات القطر الكبير إلى فئة السبائك ذات القوة العالية ، القابلة للعلاج بالحرارة . خصائصها هي قوة غير عادية ، ومقاومة لتآكل تقشير ، وتآكل التآكل المتوسط ، والموت ، والموت ، والموت ، والموت ، والموت ، والموت ، والموت ، والموت ، والموت ، والموت ، والدواء ، والدواء ، والدواء ، والموت ، والدواء ، والدواء ، والدواء ، والدواء ، والدواء ، والدواء ، والدواء. المُمجرات . يجب أن يكون للسبائك المستخدمة في هذه الأجزاء مقاومة عالية لتآكل التآكل ، وتكسير تآكل الإجهاد ، وصبدة الكسر ، ومقاومة التعب .

إرسال التحقيق

1. عملية تكوين المواد وتصنيعها

7050 (AMS 4050M ، ASTM B247) تتميز أنابيب القطر الكبيرة بنظام سبائك النحاس والزنك-المغنيسيوم المحسن للتطبيقات الهيكلية ذات القوة العالية:

كيمياء السبائك:

الزنك (Zn): 5.7-6.7 ٪ (التعزيز الأساسي)

المغنيسيوم (ملغ): 1.9-2.6 ٪ (تصلب هطول الأمطار)

Copper (Cu): 2.0-2.6 ٪ (مقاومة التآكل الإجهاد)

عناصر تتبع:

الزركونيوم (Zr): 0.08-0.15 ٪ (صقل الحبوب)

الحديد (FE): أقل من أو يساوي 0.15 ٪ كحد أقصى

السيليكون (SI): أقل من أو يساوي 0.12 ٪ كحد أقصى

المنجنيز (MN): أقل من أو يساوي 0.10 ٪ كحد أقصى

عملية التصنيع المتقدمة:

BILLET PRE-HEATING: 430-480 درجة (Argon Atmosphere)

البثق الساخن: 315-410 درجة في 100-350 mn Press Force

تحجيم السحب البارد: 15-30 ٪ تخفيض

تمديد الاستقامة: 1-3 ٪ استطالة دائمة

المعالجة الحرارية: T7451/T7651 الشيخوخة الملكية

المعايرة: 3- نظام تغيير حجم الكواكب

الانتهاء من السطح: micro-peening (0.5-1.2 μM RA)

معتمد على AMS-QQ-A -200/11 و EN 754 مع معايير تتبع المواد الرقمية الكاملة .

2. الخصائص الميكانيكية للهياكل الثقيلة

ملكية	T7451 مزاج	T7651 مزاج	اختبار معيار
قوة الشد النهائية	510-550 mpa	530-570 mpa	ASTM E8
قوة العائد (RP0.2)	455-495 mpa	470-510 mpa	ASTM E8
استطالة (٪)	9-12%	7-10%	ASTM E8
كسر صلابة كيك	32 ميجا باي	29 ميجا باي	ASTM E399
عائد الضغط	480-520 mpa	500-540 mpa	ASTM E9
قوة القص	300-335 mpa	310-345 mpa	ASTM B565
قوة التعب (10⁷)	160-185 mpa	180-205 mpa	ASTM E466
قوة تحمل	840-890 mpa	860-910 mpa	ASTM E238

يحافظ على أكبر من أو تساوي خصائص ميكانيكية 90 ٪ في درجات حرارة -55 إلى درجة+125 لكل ASTM E 21.

3. المعالجة الحرارية والتحكم في المجهرية

تسلسل الشيخوخة الملكية:

علاج الحل: 477 درجة ± 5 درجة للساعات 2-4

تبريد التحكم: تبريد البوليمر في 40-60 درجة /ثانية

تخفيف الإجهاد: تشوه امتداد 3 ٪

بروتوكول الشيخوخة:

T7451: 107 درجة /8hr + 163 درجة /30 ساعة

T7651: 121 درجة /6HR + 177 درجة /20 ساعة

الخصائص المجهرية:

حجم الحبوب: ASTM 6-7 (25-40 μM)

هيكل المترسع:

η '(mgzn₂) المرحلة: 10-30 nm

al₃zr dispersoids: 5-15 nm

كثافة الخلع: 4-6 × 10⁰⁰/cm²

بنية حدود الحبوب: مرحلة منفصلة

إعادة التبلور: أقل من أو تساوي 15 ٪

فهرس الملمس:<1.5 random multiples

4. مواصفات الأبعاد للأنابيب الكبيرة

المعلمة	النطاق القياسي	التسامح الدقة	قدرات خاصة
القطر الخارجي	200-1200 مم	± 0.15 ٪ OD	ما يصل إلى 2500 مم
سمك الجدار	8-80 مم	+10 ٪/-5 ٪ بالوزن	3-150 مم متاح
طول	3-20 m	+10 mm/-0 mm	ما يصل إلى 30 مليون قسم
بيضاوي	أقل من أو يساوي 0.8 ٪	أقل من أو يساوي 0.3 ٪ (حرجة)	-
استقامة	1.0 مم/م	0.3 مم/م	-
عمودية	أقل من أو يساوي 0.5 درجة	أقل من أو يساوي 0.2 درجة	-
توحيد الجدار	±7%	±3%	-

تقنيات التكوين المتقدمة:

تشكيل الدوران لتكوينات النهاية

تحول التدفق لتباين السمك

التوسع المتفجر في انتقالات الحجم

تعزيز مغزل للأطراف ذات الحواف

المعالجة الحرارية للمحلول الموضعي

5. أداء المتانة البيئية

حالة	تصنيف الأداء	المقاييس الرئيسية	طرق الحماية
تعرض رذاذ الملح	ممتاز	<0.002 mm/yr corrosion rate	Alodine 1200 العلاج
تصدع الإجهاد	جيد	Threshold >150 ميجا باسكال	T7451 الزائد المزاج
التآكل الجلفاني	معتدل	<0.003 mm/yr when isolated	العزلة من الألياف الزجاجية
التعرض في الغلاف الجوي	ممتاز	0.0001 مم/سنة البيئة الريفية	طلاء تحويل الكرومات
رطوبة عالية	جيد	لا حفر بعد 3000 ساعة	الأنود (النوع الثاني)

خيارات تعزيز السطح:

anodizing الصلبة (50-70 μM ، 500-600 hv)

الأكسدة الكهربائية للبلازما (PEO)

طلاء HVOF WC-CO (1200-1400 HV)

طلاء النيكل بالكهرباء (ENP)

الرش الحراري الألومنيوم (TSA)

6. خصائص التصنيع والتصنيع

عملية	مادة الأداة	المعلمات الموصى بها	الدقة الأبعاد
حفر ثقب عميق	كربيد Gundrills	25-45 m/min ، 0.05-0.12 mm/rev	± 0.05 مم
نهاية الطحن	كربيد المغلفة	250-400 m/min ، 0.1-0.3 mm/toon	ra 0.8-1.6 μm
التنصت	المغلفة HSS-E الصنابير	8-15 m/min ، point point	6H التسامح
ممل	قضبان CBN	150-250 م/دقيقة ، 0.05 مم/ريف	IT7 الصف
trepanning	قواطع PCD	60-100 m/min	جدار الجدار ± 0.1 مم

مزايا القابلية للآلات:

تشكيل الرقائق: رقائق كسر قصيرة

ميل الحافة المدمجة: منخفض (الفئة B لكل ISO 3685)

متطلبات قوة القطع: 20-30 ٪ أقل من الصلب

التحكم في الإجهاد المتبقي: الآلات المبردة قادرة على

الانتهاء من السطح النموذجي: ra 0.4-1.6

7. تقنيات اللحام والانضمام

عمليات اللحام المثلى:

مخلب قطبي متغير (Vppaw):

الحالي: 180-300 a

سرعة السفر: 100-250 مم/دقيقة

حشو: ER7037 (Al-Zn-MG)

تحريك الاحتكاك:

سرعة المغزل: 350-600 rpm

Traverse: 80-200 mm/min

القوة لأسفل: 12-20 kn

تصميمات مشتركة متخصصة:

المفاصل الميكانيكية عالية القوة:

أطواق مع 1:15 تفتق

تدخل البطانات

أنظمة الترابط اللاصقة:

الايبوكسي نوفولاك: 25 ميجا باسكال في 100 درجة

ميثاكريليت البولي يوريثان: 18 ميجا باسكال

مفاصل مزدوجة الملحومة:

فجوة الجذر: 0.8-1.5 مم

زاوية الأخدود: 60 درجة ± 5 درجة

الهروب الخلفي: الاختراق الكامل

8. الخصائص الفيزيائية للتطبيقات الهيكلية

ملكية	قيمة	أهمية هيكلية
كثافة	2.83 جم/سم	60 ٪ توفير الوزن مقابل الصلب
معامل يونغ	71 GPA	نسبة الصلابة إلى الوزن
نسبة بواسون	0.33	توزيع الإجهاد
CTE (20-150 درجة)	23.6 ميكرون/م · درجة	التوافق الحراري
الموصلية الحرارية	130 W/m·K	تبديد الحرارة
المقاومة الكهربائية	41.5 nΩ·m	إفرازات ثابتة
سعة التخميد	0.002	تقليل الاهتزاز
نفاذية المغناطيسية	1.00002	حماية EMI

9. اختبار وشهادة

بروتوكولات اختبار صارمة:

اختبار الموجات فوق الصوتية: 5-15 تحقيقات MHz ، معايير AWS D1.2

التفتيش الحالي Eddy: 1-3 ٪ الحساسية

الاختبار الهيدروستاتيكي: ضغط التصميم 1.5x

صلابة الكسر: بروتوكول ESIS TC24

اختبار التعب: 10⁷ دورات الحد الأدنى

تحليل الإجهاد المتبقي: طريقة حيود الأشعة السينية

شهادة شاملة:

NADCAP AC7108 اعتماد

ISO 9001/AS9100 أنظمة الجودة

PED 2014/68/الاتحاد الأوروبي الامتثال

موافقة نوع DNV GL

شهادة المواد ABS

MIL-DTL -45225 التفتيش

10. التطبيقات الصناعية

قطاعات التطبيق الأولية:

الأطر الهيكلية للفضاء

أنظمة إطلاق الصواريخ

الأسطوانات الهيدروليكية الصناعية

أنابيب حقن غاز قطاع الطاقة

رفرات الآلات الثقيلة والذراعين

الدفع البحري Shafting

تخزين الغاز عالي الضغط

التلسكوب المكونات الهيكلية

المناولة والتخزين:

طلاء VCI مع عبوات المجففة

حماة النهاية غير المعدنية

السروج الخشبية في رفوف التخزين

سياسة الاتصال المباشرة أبدًا

أنظمة نقل الحاويات ISO
