2024 T3 أنبوب جولة الألومنيوم

يتوافق مع المعايير الدولية لـ ASTM B221 و AMS 4171 و EN 755-2 ،2024- t3 ، تتميز أنابيب مستديرة من الألومنيوم T3 بتكوين محسن للهندسة المحسّنة لتطبيقات الفضاء الجوي:

العناصر الأولية:

Copper (Cu): 3.8-4.9 ٪ (أشكال تعزيز al₂cu رواسب)

المغنيسيوم (ملغ): 1.2-1.8 ٪ (يعزز مقاومة التآكل)

المنجنيز (MN): 0.3-0.9 ٪ (يحسن تصلب العمل)

مادة قاعدة:

الألومنيوم (AL): أكبر من أو يساوي 93.5 ٪ (التوازن)

حدود الشوائب:

الحديد (FE): أقل من أو يساوي 0.50 ٪

السيليكون (SI): أقل من أو يساوي 0.50 ٪

الزنك (Zn): أقل من أو يساوي 0.25 ٪

التيتانيوم (TI): أقل من أو يساوي 0.15 ٪

يضمن التحقق من صحة الطرف الثالث من خلال NORSOK M650 التحقق الكيميائي تناسقًا من الدُفعة . نسبة Cu/Mg الدقيقة (2 . 5: 1 الأمثل) تتيح تصلبًا فعالًا للهطول أثناء الدورات الطبيعية. BMS 7-260 و Airbus Aims 05-01-005 مواصفات Aerospace.

2024- T3 يوضح نسب القوة إلى الوزن الاستثنائية للتطبيقات عالية الإجهاد:

تحافظ السبائك:

85 ٪ من قوة درجة حرارة الغرفة في 120 درجة

نسبة الحساسية التي حققتها 1.25 (kt =3)

27 ٪ قدرة إجهاد دوري أعلى من 6061- t6

حد الإجهاد القابل للعكس بالكامل: 125 ميجا باسكال (r =-1)

يتضمن تسلسل T3 مزاج مراحل المعالجة التي يتم التحكم فيها بدقة:

علاج الحل:

495 درجة ± 5 درجة لـ 20-30 دقيقة (حل الطور)

الأفران التي يسيطر عليها الجو مع توحيد ± 3 درجة

التبريد:

Rapid water quenching (>200 درجة /معدل تبريد)

الوقت بين الفرن وخزان التبريد:<15 seconds

العمل البارد:

3-5 ٪ تخفيض عبر pilgering أو تمديد الاستقامة

يتم التحكم في معدل الإجهاد في 0.5-2 ٪ في الدقيقة

الشيخوخة الطبيعية:

الحد الأدنى 96-120 في 25 درجة

الرطوبة النسبية<65%

الناتجة عن البنية المجهرية:

حجم الحبوب: ASTM 6-7 (15-30 μM)

S '(al₂cumg) توزيع ترسب

كثافة الخلع: 10⁰/cm²

عتبة إعادة التبلور: 260 درجة

يحظر معالجة الحرارة بعد 100 درجة بسبب حساسية إخماد وخطر هطول الأمطار التفضيلي عند حدود الحبوب .

تم تصنيعها لتلبية التحمل الأبعاد الفضائية:

خيارات المعالجة:

القطع: النشر الكاشط CNC (± 0.1 مم) أو EDM

طحن السطح للحمل (RA<0.4μm)

تشكيل نهاية CNC للهندسة المشتركة المعقدة

التخميل لكل MIL-STD -753 ج

تقييمات الأداء البيئي

*مع حماية السطح المناسبة

أنظمة الحماية:

الأنود:

حمض الكروم (النوع I): 8-12 سماكة

حمض الكبريتيك (النوع الثاني): 15-25 سماكة

الطلاء:

الأكسدة الكهربائية للبلازما: 50-70 μM طبقة سيراميك (400-600 hv)

Epoxy-Polyurethane: 120μm DFT (>2000 ساعة رذاذ الملح)

الحماية الكاثودية: الاشعال الغني بالزنك (85 ٪ محتوى Zn)

معلمات التحسين

مقاييس الأداء:

فهرس القابلية للآلات: 70 ٪ (خط الأساس: 2011- t 3=100 ٪)

خشونة السطح: RA 0.8 ميكرون يمكن تحقيقه

Chip control: Requires HP coolant >70 بار

الأداة العمر المتوقع: 30 دقيقة القطع المستمر

التشوه الحراري:<0.05mm at 80°C

لحام الانصهار غير موصى به
تتجاوز قابلية التكسير HAZ 80 ٪ (AWS D1 . 2). البدائل المعتمدة:

لحام تحريك الاحتكاك (FSW)

دوران الأداة: 800-1 ، 200 دورة في الدقيقة

سرعة التجارة: 60-150 مم/دقيقة

قطر الكتف: 1.2 × سمك الجدار

z-force control: 8-15 kn

الترابط اللاصقة

الايبوكسيات الهيكلية: FM73 أو EA9394 (أكبر من أو يساوي 20 ميجا باسا) القص)

إعداد السطح: طلاء تحويل الكرومات (mil-c -5541)

دورة المعالجة: 120 درجة /2 ساعة تحت ضغط 50 كيلو باسكال

التثبيت الميكانيكي

دبابيس Hi-Lok: قوة القص 65kn (6 مم Ø)

تباعد برشام: أكبر من أو تساوي مسافة حافة القطر 4 ×

منطقة استبعاد الأضرار الجانبية: 1.5 × قطر قطر

بناء سلس: لا توجد خطوط لحام طولية

الانتهاء من السطح: RA أقل من أو يساوي 0.8 ميكرون (مطحنة الانتهاء) ، قابلة للتلميع إلى 0.1 ميكرون

التفتيش البصري: Per AMS 2771 Class A

حدود العيوب:

No inclusions >0.3mm (ASTM B557)

الخدوش<0.05mm depth

خطوط الموت لا تتجاوز 0.1μM را

بروتوكولات التنظيف:

إزالة الشحوم بالموجات فوق الصوتية (AMS 2646)

حفر الحمض للروابط اللاصقة

اختبار غير التدمير

Ultrasonic: Level B (EN 1714) detecting flaws >0.8mm

تيار إدي: ASTM E309 (حساسية 0.5 مم)

اختراق الصبغة: القسم الخامس ASME المادة 6

الهيدروستاتيكي: ضغط اختبار 50 ميجا بايت لمدة 30 ثانية

الاختبار الميكانيكي

الشد: ASTM E8 في درجات حرارة متعددة

الصلابة: مقياس روكويل ب (ASTM E18)

التأثير: charpy v-notch في -65 درجة (min . 4 j)

الشهادات

NADCAP AC7117 (اختبار المواد)

AS9100 جودة الفضاء

PED 2014/68/الاتحاد الأوروبي الفئة الرابعة

ISO 9001: 2015 إدارة الجودة

تطبيقات الفضاء: مكونات ترس الهبوط ، وأنظمة إرشادات الصواريخ ، ومباني المشغل ، والخطوط الهيدروليكية ، وتعزيزات spar الجناح حيث تكون نسبة القوة إلى الوزن أمرًا بالغ الأهمية .

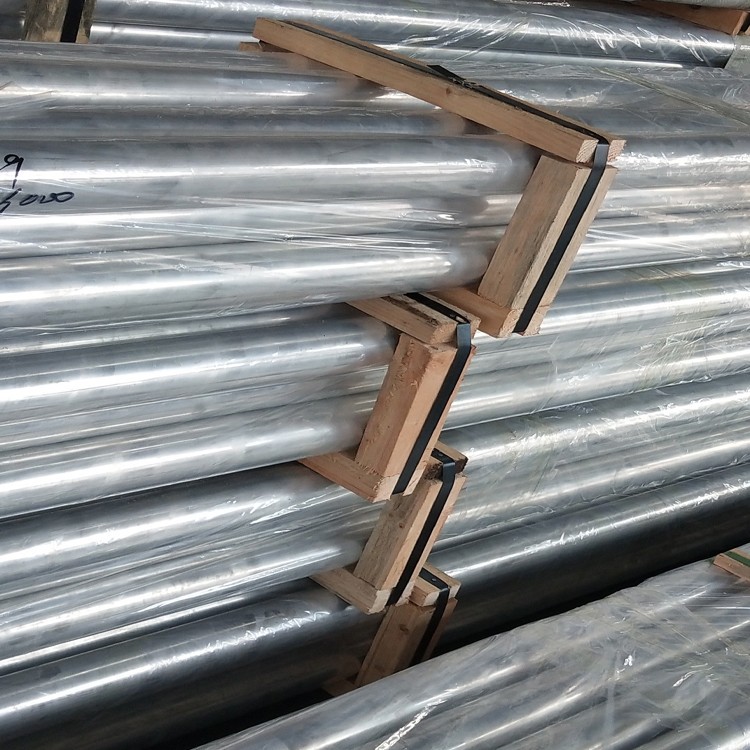

التغليف: VCI Paper + Double-Layer PE مع deficcant ، ISPM 15 الصناديق الخشبية المتوافقة . الوقت القياسي للوقت: 8 أسابيع .
