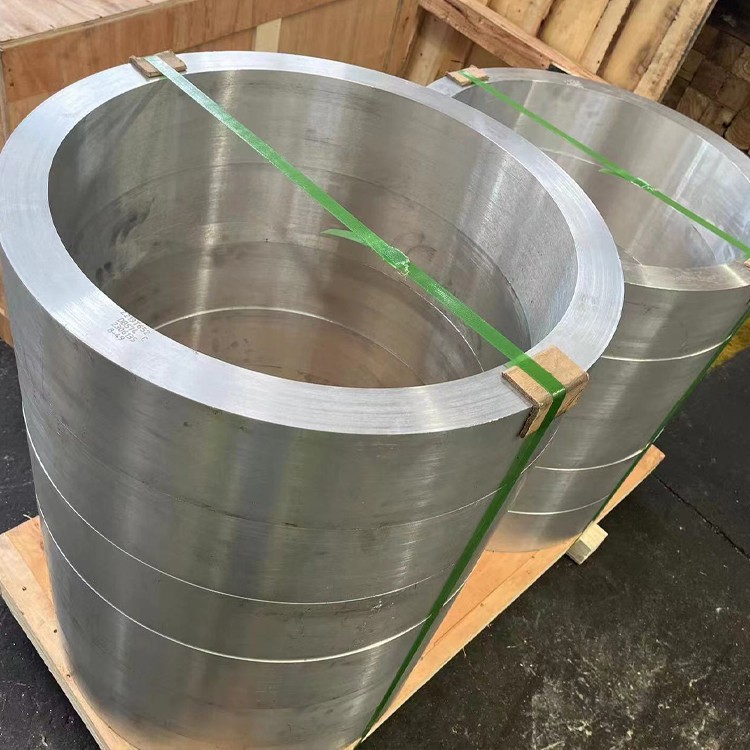

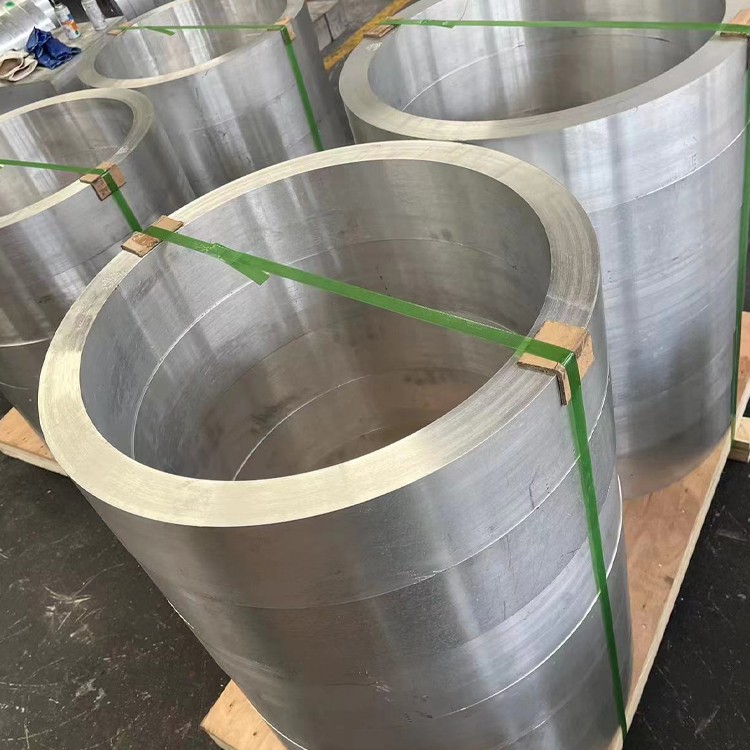

2A12 أنبوب مزور الألومنيوم للفضاء
2A12 يتم تصنيع الأنابيب المزورة من الألومنيوم من سبيكة الألومنيوم 2A12 ، والتي تتميز بقوته العالية والصلابة . يمكن أن تخضع هذه السبائك إلى معالجة حرارة لزيادة تعزيز خصائصها الميكانيكية . بسبب خصائصها الميكانيكية الممتازة وأداء اللحام 2A12 ، تستخدم الأنابيب على نطاق واسع {} {vanize} على نطاق واسع} في مختلف}}
1. تكوين المواد وعملية تزوير الفضاء
2A12 (AA2124) أنابيب مزورة من فضاء الفضاء تتوافق مع مواصفات AMS 4157 و ASTM B247 و MIL-T -9046 ، مصنوعة من أجل نسبة القوة إلى الوزن المثلى في المكونات النحوية الرحلة:
كيمياء السبائك:
Copper (Cu): 3.8-4.9 ٪ (التعزيز الأساسي)
المغنيسيوم (ملغ): 1.2-1.8 ٪ (تصلب هطول الأمطار)
المنجنيز (MN): 0.30-0.9 ٪ (تحسين الحبوب)
مادة قاعدة:
الألومنيوم (AL): أكبر من أو يساوي 92.5 ٪ (التوازن)
الشوائب التي تسيطر عليها:
الحديد (FE): أقل من أو يساوي 0.30 ٪ كحد أقصى
السيليكون (SI): أقل من أو يساوي 0.50 ٪ كحد أقصى
الزنك (Zn): أقل من أو يساوي 0.25 ٪ كحد أقصى
التيتانيوم (TI): أقل من أو يساوي 0.15 ٪ كحد أقصى
بروتوكول تزوير الدقة:
المسبق: 390-430 درجة تحت Argon Shield
تزوير متساوي الحرارة: 350-400 درجة ± 10 درجة
نسبة التخفيض: 5: 1 الحد الأدنى
التحكم في معدل الإجهاد: 0.1-3 sec⁻⁻
محاذاة تدفق الحبوب: انحراف طولي 5 درجة
اضغط على المتطلبات: 12 ، 000-40 ، 000 ton hydraulic
التكييف الحراري بعد الفوز: معادلة الإجهاد عند 250 درجة /2 ساعة
معتمدة على NADCAP AC7102 لممزحات الفضاء الجوي مع قابلية التتبع الرقمية الكاملة POR AS9100 معايير .
2. الأداء الميكانيكي في خدمة الطيران
|
ملكية |
مزاج T6 مزورة |
خط الأساس المقذوف |
معيار الفضاء |
|
قوة الشد النهائية |
440-470 mpa |
400-430 mpa |
ASTM E8 |
|
قوة العائد (RP0.2) |
290-330 mpa |
260-290 mpa |
ASTM E8 |
|
استطالة (٪) |
10-15% |
7-12% |
ASTM E8 |
|
كسر صلابة كيك |
38 ميجا باي |
32 ميجا باي |
ASTM E399 |
|
قوة التعب (10⁷) |
145 ميجا باسكال |
120 ميجا باسكال |
ASTM E466 |
|
قوة الضغط |
420 ميجا باسكال |
380 ميجا باسكال |
ASTM E9 |
|
تمزق الإجهاد (100 ساعة/100 درجة) |
180 ميجا باسكال |
150 ميجا باسكال |
ASTM E139 |
|
قوة تحمل |
620 ميجا باسكال |
570 ميجا باسكال |
ASTM E238 |
يوفر نسبة التباين المتفوقة (L/T =0.85) 18-22 ٪ قوة عرضية أعلى مقابل عمليات السحب التقليدية في تطبيقات spar الجناح .
3. المعالجة الحرارية والتحكم في المجهرية
علاج الطيران T6:
علاج الحل: 495 درجة ± 5 درجة لساعات 1-2
التحكم في الجو:<20ppm oxygen
التبريد: محلول البولي فينيل بيروليدون (40 ٪ conc)
Quench rate: >170 درجة /ثانية في Core
التثبيت: -55 درجة برقية/3HR
الشيخوخة: 190 درجة /12 ساعة + 160
الميزات المجهرية:
حجم الحبوب: ASTM 8-9 (10-20 μM)
البنية المترسبة: S '(al₂cumg) المرحلة المهيمنة
شدة النسيج: 3.0-4.5 مضاعفات عشوائية
كثافة الخلع: 8 × 10⁰/cm²
توزيع المرحلة:
جزيئات al₂cu: 0.3-0.8 μm
جزيئات al₂cumg: 20-50 nm
إعادة التبلور:<5%
4. دقة الأبعاد الفضائية
|
المعلمة |
النطاق القياسي |
رحلة التحمل الحرجة |
تكوينات خاصة |
|
القطر الخارجي |
20-450 مم |
± 0.02 ٪ OD |
المقاطع العرضية الإهليلجية |
|
سمك الجدار |
1.5-25 مم |
± 3 ٪ بالوزن |
جدران السماكة المتغيرة |
|
طول |
1-10 m |
+0/-0.8 mm |
ما يصل إلى 15 مليون قسم |
|
بيضاوي |
أقل من أو يساوي 0.4 ٪ |
أقل من أو يساوي 0.15 ٪ للمشغلات |
- |
|
استقامة |
0.5 مم/م |
0.1 مم/م (الخطوط الهيدروليكية) |
- |
|
الجدار الجدار |
أقل من أو يساوي 0.3 ٪ TIR |
أقل من أو يساوي 0.1 ٪ TIR (أنظمة الوقود) |
- |
طرق تصنيع الفضاء:
تدور حول أقسام الجدار الرقيقة
تشكيل تدفق المغزل
الصحافة متساوي الحرارة تزوير
تكامل الحافة المدلفنة بالحلقة
تشكيل superplastic للأشكال المعقدة
5. المتانة البيئية في ظروف الرحلة
|
بيئة |
تصنيف الأداء |
مقاييس التدهور |
أنظمة التخفيف |
|
ركوب الدراجات الارتفاع |
ممتاز |
<0.001% dimensional change |
التخميل لكل AMS 2470 |
|
السائل الهيدروليكي |
الفئة أ |
0.05 مم/سنة تآكل |
الأكسدة الكهربائية للبلازما |
|
نفاثة الوقود غمر |
جيد |
زيادة الوزن<0.5 mg/cm²/yr |
طلاء النيكل بالكهرباء |
|
ركوب الدراجات الحرارية |
ممتاز |
تتطابق مع مركبات المركبات |
الحواجز الحرارية المتدرجة |
|
شروط الجليد |
جيد |
التعب المدين<8% |
الطلاء المضاد للتسجيل |
تعزيز السطح:
أنود حمض الكروم: 8-15 ميكرون
علاج Tiodize®: زيوت التشحيم في الأغشية الصلبة
HVOF WC -10 CO: 1200 HV50 Protection
الختم المحكم: طبقات sio₂ المتراكبة بخار
6. الآلات لمكونات الفضاء
|
عملية |
مواصفات الأدوات |
حدود |
تطبيقات الطائرات |
|
دقة مملة |
كربيد مغلفة بالماس |
180-250 m/min ، 0.05mm/rev |
أسطوانات ترس الهبوط |
|
5- محور طحن |
أدوات Sialn نانو مركبة |
500-700 m/min |
تجهيزات ضلع الجناح |
|
حفر السلاح |
كربيد المبرد |
30-50 m/min |
قضبان حقن الوقود |
|
طحن الموضوع |
عجلات CBN |
10-15 m/min |
مواضيع جبل المحرك |
|
التزلج |
أدوات نموذج PCD |
80-120 m/min |
المنافذ المتشددة الهيدروليكية |
مزايا الآلات:
الانتهاء من السطح: ra 0.1-0.4 μM يمكن تحقيقه
تحسين التبريد:
Tool Life: +250 ٪
الإجهاد المتبقي: ملف تعريف الضغط
إمكانية EDM: مستقر مع أقطاب النحاس تونغستن
ثبات الأبعاد: ± 0.005 مم/م بعد الآلات
7. تقنية الانضمام إلى Aerospace
معلمات اللحام تحريك الاحتكاك:
تصميم الأدوات: WC-CO تم تمريره
الدوران: 600-900 rpm
Traverse: 80-200 mm/min
القوة لأسفل: 12-20 kn
جودة اللحام:
كفاءة UTS: 95 ٪ المعدن الوالد
أداء التعب: 90 ٪ المواد الأساسية
طرق الانضمام البديلة:
لحام شعاع الليزر:
القوة: 4-6 kw
السرعة: 2-5 m/min
التدريع: ستارة غاز الهيليوم
الترابط اللاصق:
أفلام البوليميد الايبوكسي: 25 ميجا باسكال القص في 150 درجة
الإعدادية السطحية: علاج سول جيل
التثبيت الميكانيكي:
أطواق Hi-Lite: 160- KSI قوة القص
أنظمة lockbolt: الاهتزاز مقاوم ل 2000 هرتز
8. الخصائص الفيزيائية لأنظمة الطيران
|
ملكية |
قيمة |
أهمية الطيران |
|
كثافة |
2.78 جم/سم |
30 ٪ أخف من التيتانيوم |
|
CTE (20-150 درجة) |
22.7 ميكرون/م · درجة |
مطابقة لمركبات الكربون |
|
الموصلية الحرارية |
138 W/m·K |
كفاءة تبريد إلكترونيات الطيران |
|
المقاومة الكهربائية |
44 nΩ·m |
EMI فعالية التدريع |
|
معامل مرن |
73 GPA |
الجناح المرن الأمثل |
|
سعة التخميد |
0.003 |
توهين الاهتزاز |
|
القابلية المغناطيسية |
0.72×10⁻⁶ |
عدم التداخل مع أجهزة الاستشعار |
|
الصلابة المبردة (-196 درجة) |
42 ميجا باي |
LH2/LOX توافق نظام |
9. شهادة التحقق من الجودة والفضاء
تقييم غير التدمير:
صفيف مرحل UT: تحقيقات 15 ميجا هرتز (اكتشف عيوب 0.3 مم)
التصوير المقطعي بالأشعة السينية: دقة فوكسل 5μM
صفيف إدي تيار: الكشف عن الكراك 0.2mm
التفتيش الحراري: دقة 2μM تحت السطحية
تعيين الإجهاد المتبقي: XRD مع حجم بقعة 10μm
اختبار الشهادة:
اختبار التعب: قدرة 10⁹ دورة
اختبار الزحف: 10 ، 000 hr/150 درجة
SCC Threshold: >120 ميجا باسكال لكل ASTM G47
مقاومة القابلية للاشتعال: متوافق 25.853
التخرج:<1.0% TML, <0.1% CVCM per ESA ECSS
موافقات الصناعة:
AS9100 إدارة جودة الفضاء
NADCAP AC7117 NDE العملية الخاصة
MIL-F -83142 شهادة OFFINGS
موافقة إنتاج EASA 21G
امتثال تسجيل ITAR
10. تطبيقات الفضاء
استخدامات الطيران الأولية:
روابط عزم الدوران التروس
مهاوي دوار الهليكوبتر
أسطوانات المحرك الهيدروليكي
علب إطلاق الصواريخ
الدراجات الهيكلية المركبة الفضائية
علب ضاغط المحرك النفاثة
مسارات رفرف الجناح
روابط التحكم في الطيران
التغليف والتعامل:
تغليف رقائق VCI التي تم تزويدها بالنيتروجين
حاويات المجففة التي تسيطر عليها
تعامل غير علامات معالجة النايلون
بروتوكولات التجميع في غرفة النظافة
AS6081 حماية مزيفة
