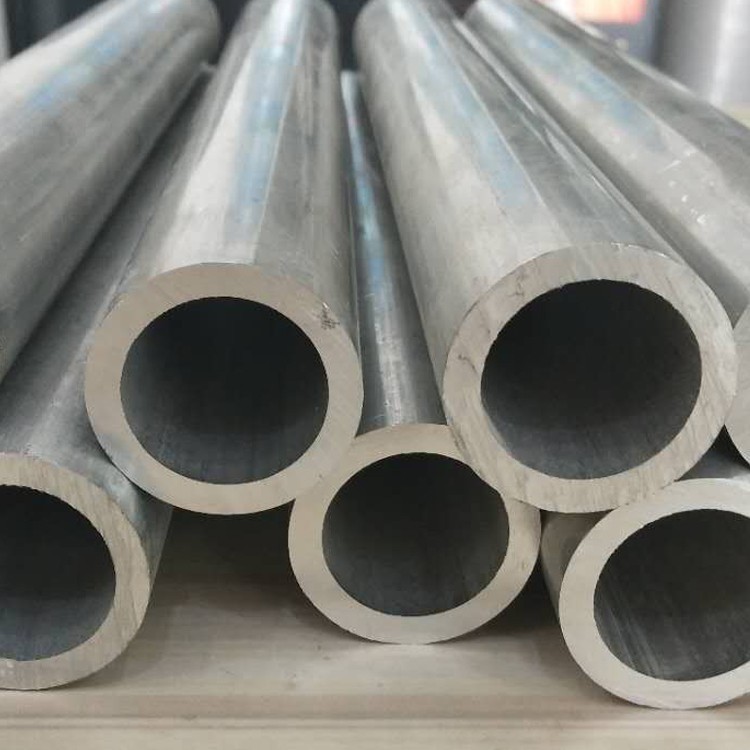

3003 أنبوب مستدير الألومنيوم
3003 أنبوب الألومنيوم السلس هو مادة متعددة الوظائف وعالية الأداء تستخدم على نطاق واسع في صناعات متعددة.
1. تكوين المواد والمعايير
يتوافق مع المعايير ASTM B210 ، ASTM B491 ، و en 573-3 ، يتميز أنابيب جولة من الألومنيوم 3003 بصياغة سبيكة محسنة للمنغنيز المحسنة للتشكيل المتفوق ومقاومة التآكل:
العناصر الأولية:
المنجنيز (MN): 1. 0-1. 5 ٪ (يزيد من القوة دون المساومة على ليونة)
المغنيسيوم (ملغ): أقل من أو يساوي 0. 10 ٪ (مبالغ تتبع لمعالجة التحسين)
مادة قاعدة:
الألومنيوم (AL): أكبر من أو يساوي 97.8 ٪ (التوازن)
حدود الشوائب:
الحديد (Fe): أقل من أو يساوي 0. 7 ٪
السيليكون (SI): أقل من أو يساوي 0. 6 ٪
Copper (Cu): 0. 05-0. 20 ٪
الزنك (Zn): أقل من أو يساوي 0. 10 ٪
تم توفيرها في عمليات الإغاثة التي تم تصلبها الإجهاد بما في ذلك H14 (¼ Hard) ، H18 (½ Hard) ، و O (الصلب) لكل مواصفات ASTM B210. معتمد لـ MIL-T -5062 B للتطبيقات البحرية و NSF/ANSI 61 لأنظمة مياه الشرب. يؤكد التحقق من الطرف الثالث توزيع الطور المتناسق بين الطور المهم لمقاومة التآكل الموحدة.
2. أداء القوة
يوفر 3003 قابلية استثنائية للبرد مع قوة معتدلة للتطبيقات الهيكلية:
| ملكية | يا مزاج | H14 مزاج | H18 مزاج | اختبار معيار |
|---|---|---|---|---|
| قوة الشد (RM) | 110-145 mpa | 145-180 mpa | 170-215 mpa | ASTM E8 |
| قوة العائد (rp 0. 2) | 35-50 mpa | 125-150 mpa | 160-195 mpa | ASTM E8 |
| استطالة عند الاستراحة (٪) | 25-35% | 8-15% | 4-8% | ASTM E8 |
| عائد الضغط | 40 ميجا باسكال | 130 ميجا باسكال | 165 ميجا باسكال | ASTM E9 |
| قوة القص | 75 ميجا باسكال | 100 ميجا باسكال | 130 ميجا باسكال | ASTM B769 |
| التحمل التعب (10⁷ دورات) | 60 ميجا باسكال | 75 ميجا باسكال | 95 ميجا باسكال | ISO 1099 |
| نسبة الرسم العميقة (LDR) | 2.3 | 1.8 | 1.5 | ISO 12004 |
Maintains >90 ٪ ليونة في -196 ويظهر خصائص تشكيل ممتازة في عمليات العمل الباردة.
3. المعالجة الحرارية والمعالجة
كسبائك غير قابلة للمعالجة ، يتم تحقيق الخواص الميكانيكية من خلال تصلب الإجهاد:
عملية العمل الباردة
المتداول الساخن: المعالجة الأولية في 370-480 درجة إلى 8 مم سماكة
الرسم البارد: التخفيضات المتسلسلة تحقيق:
يا مزاج: الصلب الكامل في 415 درجة
H14: 7-15 ٪ تخفيض المنطقة
H18: 25-30 ٪ تخفيض المنطقة
الصلب الوسيط: 315-345 درجة لمدة ساعتين لكل 50 ٪ تخفيض
الناتجة عن البنية المجهرية
حجم الحبوب: ASTM 6-9 (10-30 μM Equiaxed Grains)
dispersoids: جزيئات الطور AL₆ (MN ، FE) (<0.5μm)
كثافة الخلع: 10⁷/cm² (O) إلى 10⁰/cm² (H18)
معامل الملمس:<0.65 for deep drawing applications
عتبة إعادة التبلور: 250-280 درجة
4. الأبعاد والتخصيص
تم تصنيعها إلى التحمل الدقيق للـ HVAC والتطبيقات المعمارية:
| المعلمة | النطاق القياسي | التسامح الدقة | خيارات مخصصة |
|---|---|---|---|
| القطر الخارجي | 3-400 مم | ± 0. 1 ٪ OD | ملامح بيضاوية |
| سمك الجدار | 0. 3-8 mm | ± 8 ٪ بالوزن | مقاطع مدببة |
| طول | 0.5-12 m | +2 mm/-0 mm | ملفوف يصل إلى 60 متر |
| استقامة | - | 1.5mm/m كحد أقصى. | ± 0. 5mm/m |
| بيضاوي | - | أقل من أو يساوي 1.2 ٪ TIR | أقل من أو يساوي 0. 5 ٪ tir |
| نصف دائرة نصف قطرها (دقيقة) | 1. 0 × OD | - | الحد الأدنى 0. 6 × OD |
تصنيع خاص:
توسيع تشكيل لاتصالات المبادل الحراري
دوارة التمويه لتقليل تفتق
تشكيل نهاية مخصصة (Flare ، حبة ، انتفاخ)
لفة الحزن للمفاصل الميكانيكية
تكوينات الأنبوب الحلزوني
5. خصائص مقاومة التآكل
بيانات الأداء البيئي
| بيئة | ISO 9223 تصنيف | معدل التآكل (ميكرون/سنة) | توصية الحماية |
|---|---|---|---|
| المياه العذبة | RC1 (ممتاز) | <0.5 μm/yr | التخميل الداخلي |
| التعامل الكيميائي | RC2 (ممتاز) | 1-3 μm/yr | بطانة البولي إيثيلين |
| الجو الساحلي | RC3 (جيد) | 3-8 μm/yr | طلاء تحويل الكرومات |
| المنطقة الصناعية | RC3 (جيد) | 8-15 μm/yr | طلاء مسحوق |
| معالجة الأغذية | RC1 (ممتاز) | 0. 2 μm/yr | الصدمة الكهربائية |
أنظمة الحماية:
التخميل: علاج حمض النيتريك لكل ASTM B580
الطلاء:
الطلاء الايبوكسي-فينوليك: 30-60 μM DFT
البولي يوريثان: 40-80 ميكرون لمقاومة الأشعة فوق البنفسجية
الحماية الجلفانية: معادن رذاذ الزنك + مانع التسرب
العلاجات البيولوجية: تشريب الفضة أيون للتحكم الميكروبي
6. خصائص قابلية الآلات
معلمات التحسين
| عملية | مادة الأداة | السرعة (م/دقيقة) | تغذية (مم/ريف) | ملحوظات |
|---|---|---|---|---|
| تحول | كربيد K10 | 250-450 | 0.25-0.45 | أشعل النار الإيجابية الحادة |
| الطحن | كربيد K20 | 300-500 | 0.15-0.30 | أدوات اللولب العالية |
| حفر | HSS-CO5 | 100-150 | 0.12-0.20 | 130 درجة زاوية نقطة |
| التنصت | HSS-CO5 | 25-40 | مطابقة الملعب | 90 ٪ عمق الموضوع |
مقاييس الأداء:
فهرس القابلية للآلات: 95 ٪ (خط الأساس: 2011- t 3=100 ٪)
خشونة السطح: ra 0.
مقاومة الحافة المبنية: ممتازة (الصف 1 لكل ISO 3685)
تشكيل الرقائق: رقائق حلزونية مستمرة
Tool Life: 50 ٪ أطول من سبيكة 6061
توصية سائل التبريد: الحد الأدنى (5-7 ٪ مستحلب)
7. قابلية اللحام والانضمام
قابلية اللحام الممتازة عبر العمليات
اللحام القوس المعدني الغاز (GMAW)
سلك الحشو: ER4043 (ALSI5) أو ER1100
غاز التدريع: ar + 25-30 ٪ هو الخليط
سرعة السلك: 8-12 m/min (OD 12-50 mm)
إدخال الحرارة: أقل من أو يساوي 0. 8 كيلو جول/مم
انضمام الأساليب
لحام:
جنود الزنك الألومنيوم: 390-450 درجة
نوع التدفق: العضوية غير التآكل
الترابط اللاصقة:
مواد لاصقة للبولي يوريثان: 18-25 القص MPA
أنظمة الايبوكسي: 30-40 mpa الشد
التثبيت الميكانيكي:
اتصالات نهاية الخرز
تجهيزات الدفع للربط
التنازل عن المفاصل الدائمة
8. الخصائص الفيزيائية
| ملكية | قيمة | اختبار معيار |
|---|---|---|
| كثافة | 2.73 جم/سم | ASTM B311 |
| الموصلية الحرارية (25 درجة) | 193 W/m·K | ASTM E1461 |
| CTE (20-100 درجة) | 23.2 ميكرون/م · درجة | ASTM E228 |
| الموصلية الكهربائية | 51 ٪ IACS | ASTM B193 |
| معامل المرونة | 69. 0 GPA | ASTM E111 |
| حرارة محددة (100 درجة) | 897 J/kg · K. | ASTM E1269 |
| معامل التمدد الحراري | 0. 55 m/m درجة | ASTM D696 |
| الانعكاس (مرئي) | 85% | ASTM E903 |
| الابتعاثية (مصقولة) | 0.05 | ASTM E423 |
9. معايير جودة السطح
خيارات التشطيب:
مطحنة الانتهاء: ra 0. 8-1. 2μm
الانتهاء من الفرشاة: ra 0. 3-0. 6μm
البولندية المرآة: رع<0.1μm achievable
anodizing الساتان: ra 0. 4μm
معايير التفتيش (ASTM B491):
عيوب السطح: أقل من أو يساوي 0. 005mm عمق
علامات الموت: أقل من أو تساوي 0.
تلون: لا شيء
Oxide uniformity: >95 ٪ تغطية
بروتوكولات التنظيف:
تنظيف القلوية لكل AMS 2647
غمس مشرق للتطبيقات الزخرفية
تنظيف البخار للأنابيب من فئة الطعام
10. الشهادات والاختبار
بروتوكولات ضمان الجودة
التحقق الكيميائي:
القياس الطيفي للانبعاثات البصرية
مطياف الكتلة ICP للشوائب
الاختبار البدني:
اختبار التسطيح إلى 60 ٪ من تقليل OD
اختبار الانحناء العكسي: 180 درجة بدون تكسير
اختبار الضغط الهيدروستاتيكي: 3 × ضغط العمل
طرق NDT:
اختبار إدي الحالي لكل ASTM E309
التحقق من سماكة الجدار بالموجات فوق الصوتية
اختبار تسرب الهيليوم
شهادات الصناعة
NSF/ANSI 61 لأنظمة مياه الشرب
ASME BPVC القسم الثامن
FDA CFR 21.177.1500 (جهة الاتصال الغذائية)
MIL-T -5062 B المواصفات البحرية
PED 2014/68/EU Annex I
موافقة نوع سجل لويد
التطبيقات الأولية: مكونات المبادل الحراري ، أنابيب المكثف ، أنظمة الري بالتنقيط ، أطر الأثاث ، الهياكل الزخرفية ، خطوط النقل الكيميائي ، والأوعية المبردة حيث تكون مقاومة التآكل والقدرة على التكوين أمرًا بالغ الأهمية.
التغليف: VCI Paper Interleaving + PE WRAP ، تعاني من الزوايا المعززة. المهلة القياسية: 3 أسابيع لأحجام مخزنة.
