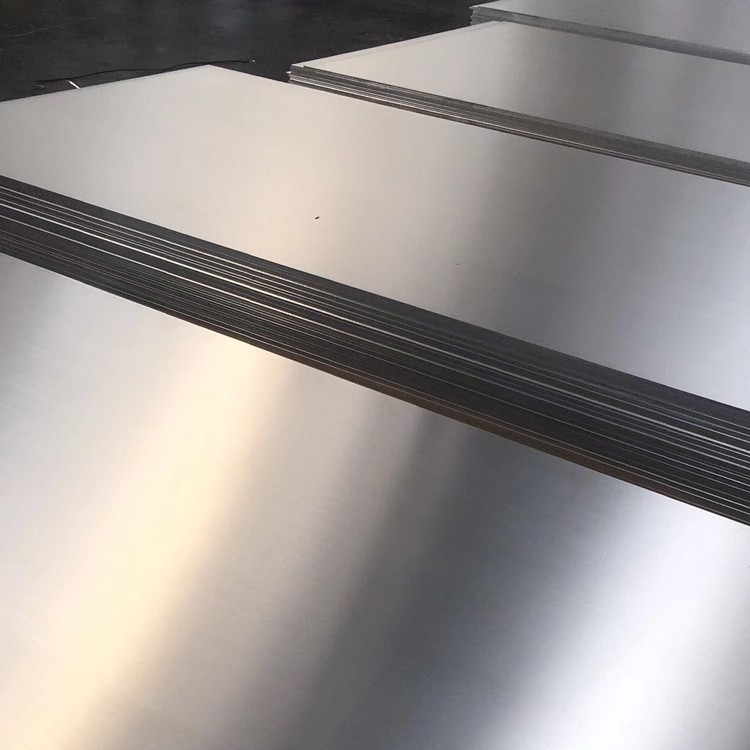

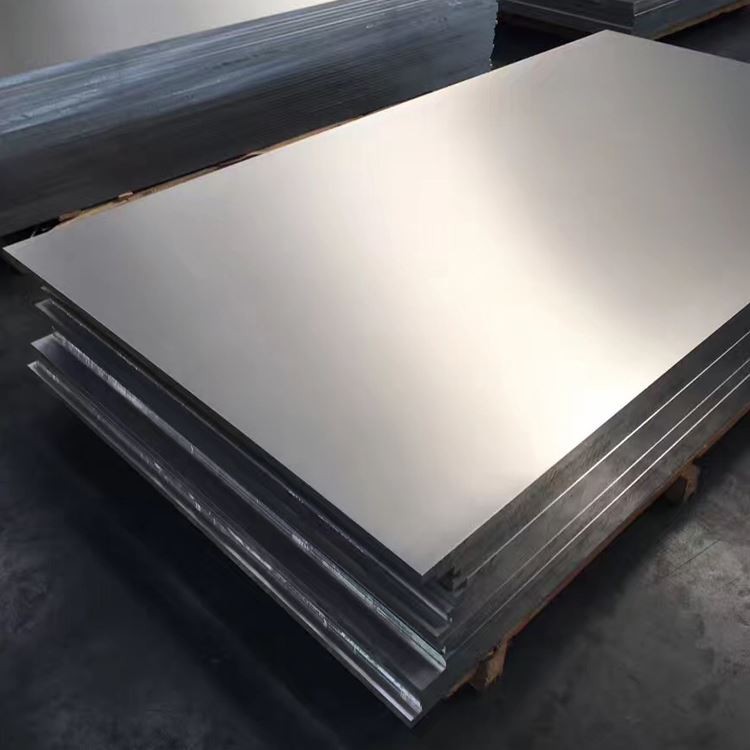

5052 لوحة الألومنيوم

5052 لوحة الألومنيوم هي الأكثر استخدامًا على نطاق واسع من الألومنيوم ({1}}

إرسال التحقيق

1. عملية تكوين المواد وتصنيعها

تتميز سبيكة الألمنيوم 5052 (ASTM B209 ، AMS 4002) بنظام سبائك المغنيسيوم والكروم المحسن لمقاومة التآكل وقابليته للتشكيل:

كيمياء السبائك:

المغنيسيوم (ملغ): 2.2-2.8 ٪ (تعزيز الحل)

chromium (cr): 0.15-0.35 ٪ (مقاومة التآكل)

الحديد (FE): أقل من أو يساوي 0.40 ٪ كحد أقصى

السيليكون (SI): أقل من أو يساوي 0.25 ٪ كحد أقصى

النحاس (CU): أقل من أو يساوي 0.10 ٪ كحد أقصى

مادة قاعدة:

الألومنيوم (AL): أكبر من أو يساوي 96.7 ٪ (التوازن)

عناصر تتبع:

الزنك (Zn): أقل من أو يساوي 0.10 ٪ كحد أقصى

المنجنيز (MN): أقل من أو يساوي 0.10 ٪ كحد أقصى

التيتانيوم (TI): أقل من أو يساوي 0.15 ٪ كحد أقصى

عملية التصنيع المتقدمة:

الصب المستمر: 680-720 درجة حرارة المعادن المنصهرة درجة

المتداول الساخن: التخفيض الأولي في 450-510 درجة

المتداول البارد: تخفيض المقياس النهائي (30-80 ٪ تخفيض)

علاج التثبيت:

H32: تم استقرار سلالة قليلاً +

H34: استقرار سلالة متوسطة

H38: استقرت سلالة صلبة +

المعالجة السطحية: التشطيب المطاحن ، خيارات بالفرشاة أو المنقوشة

معتمد لـ ASME SB209 و EN 485 مع وثائق التتبع الكاملة .

2. الخصائص الميكانيكية بواسطة Dember State

ملكية	يا مزاج	H32 مزاج	H34 مزاج	اختبار معيار
قوة الشد النهائية	170-215 mpa	230-265 mpa	260-290 mpa	ASTM B557
قوة العائد (RP0.2)	65-105 mpa	195-215 mpa	220-240 mpa	ASTM B557
استطالة (٪)	18-25%	8-14%	6-10%	ASTM B557
قوة القص	125-145 mpa	155-175 mpa	170-190 mpa	ASTM B831
قوة تحمل	310-350 mpa	440-480 mpa	480-520 mpa	ASTM E238
قوة التعب (10⁷)	90-115 mpa	110-135 mpa	120-145 mpa	ASTM E466
صلابة (برينيل)	47-52 hb	60-68 hb	68-75 hb	ASTM E10
تأثير المتانة	25-30 J	20-24 J	15-20 J	ASTM E23

3. المعالجة الحرارية والتحكم في البنية الدقيقة

آلية تصلب السلالة:

يحدد تخفيض المتداول البارد الخصائص النهائية:

H32: 8-15 ٪

H34: 15-22 ٪ تخفيض

H38: 30-40 ٪

علاج التثبيت: 120-160 درجة الساعات 1-3

الخصائص المجهرية:

حجم الحبوب: ASTM 5-6 (40-60 μM)

مراحل التشتت:

جزيئات al₃mg₂ (2-5 nm)

رواسب al₇cr (10-30 nm)

كثافة الخلع:

o مزاج: 1 × 10⁸/سم²

H38 مزاج: 6 × 10⁰/سم²

مكونات الملمس: نحاس قوي {110}<112>

جزء إعادة التبلور: تم إعادة بلور البلورة بالكامل في مزاج

4. مواصفات الأبعاد للوحة

المعلمة	النطاق القياسي	التسامح الدقة	قدرات خاصة
سماكة	0.5-150 مم	± 1-3 ٪ (يختلف عن طريق المقياس)	ما يصل إلى 200 مم
عرض	1000-3000 مم	± 5-15 مم	ما يصل إلى 4500 ملم
طول	2000-12000 مم	± 10-30 مم	ما يصل إلى 18 ، 000 مم
تسطيح	5-15 مم/م	1-3 mm/m (الدقة)	-
خشونة السطح	0.4-1.2 μm ra	0.2-0.4 μM RA (مصقول)	الانتهاء من المرآة
حالة الحافة	حافة الطاحونة	مربع أو مشطوف	التنميط الحافة CNC

تكوين القدرات:

تشكيل التمدد: ما يصل إلى 30 ٪ استطالة

الرسم العميق: ldr of 1.8-2.2

hydroforming: الأشكال المعقدة

تشكيل الفرامل: الحد الأدنى لنصف دائرة نصف قطرها 1T (O مزاج)

تشكيل لفة: ملفات تعريف مستمرة

5. أداء مقاومة التآكل

بيئة	تصنيف الأداء	معدل التآكل	طرق الحماية
غمر مياه البحر	ممتاز	<0.002 mm/year	Alodine 1200s تحويل
الجو الساحلي	ممتاز	0.001-0.003 مم/سنة	أنظمة الطلاء
التعرض الكيميائي	جيد	0.01-0.1 مم/سنة	طلاء PVDF
رذاذ ملح السيارات	ممتاز	تصنيف ASTM B117	المعالجة الإلكترونية
تآكل الإجهاد	ممتاز	SCC threshold >50mpa	-

خيارات المعالجة السطحية:

مطحنة الانتهاء: فيلم واقٍ قياسي

الأنود: معطف مزخرف أو صلب

طلاء المسحوق: خيارات ألوان متعددة

طلاء PVDF: مقاومة الطقس الفائقة

تحويل الكرومات: سلسلة Alodine 600

الأسطح المنقوشة: أنماط الماس أو الخطية

6. خصائص التصنيع والتصنيع

عملية	مادة الأداة	المعلمات الموصى بها	إخراج الجودة
قطع المياه	الضغط العالي	3500-4000 شريط ، 8-15 mm/min	± 0.1-0.3 مم
قطع الليزر	ليزر الألياف	3-6 kw power ، 5-20 m/min	ra 3-8 μm
التوجيه	أدوات كربيد	3000-5000 rpm ، 1500-3000 mm/min	الحواف الخالية من اللدغ
اللكم	أدوات HSS	60-100 Strokes/min	IT12 التسامح
طهي	D2 أداة الصلب	خلوص 8-12 ٪	كحد أدنى 1.5T دائرة نصف قطرها

مزايا التصنيع:

قابلية اللحام: ممتاز بدون تسخين

قابلية القص: معدل ارتداء الأدوات المنخفض

قابلية التشكيل: ليونة عالية في حالة الصلب

قابلية الانضمام: متوافق مع جميع الطرق القياسية

البولندية: خصائص التشطيب السطحية ممتازة

7. تقنيات اللحام والانضمام

عمليات اللحام المثلى:

اللحام القوس المعدني الغاز (GMAW):

السلك: ER5356 أو ER5556

غاز التدريع: الأرجون أو ar +25 ٪ هو

غاز تنغستن الخامل (GTAW):

القطب: ewth -2 (2 ٪ ثوريوم)

تدفق الغاز: 12-18 l/min

لحام بقعة المقاومة:

الضغط: 2.5-4.0 kn

الوقت: 0.2-0.5 ثانية

أساليب الانضمام المتخصصة:

الترابط اللاصق:

الإيبوكسي الهيكلي: 15-25 mpa

methacrylate: 12-20 mpa

التثبيت الميكانيكي:

المسامير ذات الذات

المسامير العمياء

التكنولوجيا الكبرى

أنظمة النحاس:

الألومنيوم سيليكون الحشو المعادن

فرن أو شعلة نحاس

8. الخصائص الفعلية للتصميم الهندسي

ملكية	قيمة	أهمية تصميم
كثافة	2.68 جم/سم	ميزة خفيفة الوزن
معامل يونغ	70.3 GPA	تصلب في التصميم
نسبة بواسون	0.33	توزيع الإجهاد
CTE (20-100 درجة)	23.8 ميكرون/م · درجة	التمدد الحراري
الموصلية الحرارية	138 W/m·K	القدرة على نقل الحرارة
الموصلية الكهربائية	35 ٪ IACS	التطبيقات الكهربائية
نطاق ذوبان	605-650 درجة	معالجة هامش السلامة
نفاذية المغناطيسية	<1.01	الحياد الكهرومغناطيسي

9. مراقبة الجودة وشهادة

بروتوكول الاختبار الشامل:

التحليل الكيميائي: التحليل الطيفي للانبعاثات البصرية

الاختبار الميكانيكي: شهادة الدُفعات/الكثير

اختبار التآكل:

ASTM G67 للتآكل بين الحبيبية

ASTM G85 لرذاذ الملح

اختبار غير التدمير:

المسح بالموجات فوق الصوتية (ASTM B594)

امتحان الدوامة الحالي

فحص جودة السطح:

مرئي لكل ASTM B209

قياس المهرجانات

الشهادة والامتثال:

ISO 9001: 2015 نظام الجودة

AS9100 شهادة الطيران

NADCAP المعالجة الخاصة

Rohs والوصول إلى الامتثال

التصنيف البحري: ABS ، DNV ، LR

امتثال FDA للاتصال بالطعام

10. التطبيقات الصناعية والتعامل معها

قطاعات التطبيق الأولية:

المكونات البحرية والبنى الفوقية

أرضيات النقل واللوحات

أنظمة الكسوة المعمارية

معدات المعالجة الكيميائية

معالجة الأغذية والمشروبات

حاويات كهربائية

HVACWARKWORK

لوحات هيكل السيارات

بروتوكولات المناولة والتخزين:

فيلم الحماية: PE أو طلاء الحيوانات الأليفة

اتجاه التخزين: عمودي أو مسطح

التراص: فواصل خشبية كل طبقة

Lifting: Wide belt slings (>150mm)

الرقابة البيئية:<70% humidity

التغليف: الأنظمة المحملة المجففة

متطلبات النقل:

غطاء مقاوم للتسلية

أنظمة حماية الحافة

الحظر غير المعدني

دعم المهد للوحات

مواصفات حاوية ISO
