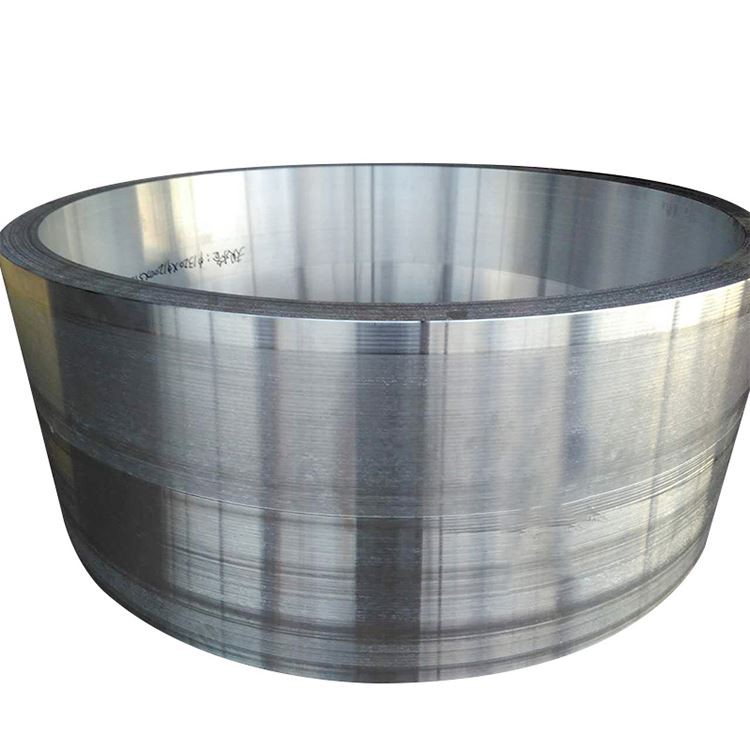

سبيكة الألومنيوم قطر كبير حلقات مزورة

إن حلقات مزورة من سبائك الألومنيوم الكبيرة القطر هي مكونات هيكلية عالية الأداء لا غنى عنها في الصناعة الحديثة ، وتستخدم على نطاق واسع في الحقول التي تتطلب متطلبات صارمة للقوة ، والمتانة ، والموثوقية ، والاستقرار الأبعاد ، والاستقرار الخفيف . هذه الحلقات مصنوعة عادة من مختلف الألياف من ألوائمها من خلال القولات المريحة من خلال المعالجة التي تتراوح من قبل المونات. العدادات ، وزيادة سماكة الجدار وارتفاعها . ، تضفي التزوير خصائص ميكانيكية متفوقة ، وهيكل داخلي كثيف للغاية ، وتدفق الحبوب الأمثل على طول محيط الحلقة ، مما يتيح أداءً ممتازًا في ظل ظروف التشغيل المتطرفة .

درجات سبيكة الألومنيوم الشائعة:

سلسلة عالية القوة (E . g . ، 2024 ، 7075 ، 7050): يستخدم في المقام الأول في الطيران والجيش وغيرها من الحقول ذات نسبة القوة إلى الوزن المتطرف .

سلسلة مقاومة للتآكل/قابلة لحام (e . g . ، 5052 ، 5083 ، 5a06): يتم تطبيقه على نطاق واسع في الهندسة البحرية ، وخزانات التخزين المبردة ، وأوعية الضغط ، وغيرها من المناطق التي تتطلب مقاومة تآكل عالية ، قابلية اللحام ، والصلابة المبردة .

السلسلة الهيكلية العامة (E . g . ، 6061 ، 6082): مناسبة للهياكل الهندسية العامة ، موازنة القوة ، القابلية للآلات ، التكلفة .

عملية التزوير المتميزة لخواتم القطر الكبيرة: إنتاج حلقات مزورة من سبيكة الألمنيوم الكبيرة القطر هي عملية كثيفة التكنولوجيا وتتطلب المعدات ، مع التركيز بشكل خاص على الجودة الداخلية والتوحيد المجهرية:

تذوب وإعداد السبل:

يتم اختيار عناصر الألمنيوم والسبائك الأساسي عالي النقاء .

يتم استخدام تقنيات الذوبان المتقدم والتكرير والتصفية والتفتيت (e . g . ، snif ، degassing فراغ ، التحريك الكهرومغناطيسي) لضمان نظافة الذوبان عالية الفائقة ، تقليل تشكيلات الغاز .

تُستخدم أنظمة الصب الكبير المباشر (DC) لإنتاج سبائك قطر كبيرة بأبعاد مستقرة وهنية داخلية موحدة ، وتلبية متطلبات التزوير الواسع النطاق اللاحق .

العلاج التجانس عناوين:

تخضع سباقات كبيرة طويلة الأمد (عادةً عشرات الساعات) ، وعلاج تجانس متعدد المراحل للتخلص من التجميع الكلي ، وضمان توزيع أكثر موحدة لعناصر صناعة السبائك ، وتحسين ليونة البريمة ، وإعدادها للتزوير اللاحق على نطاق واسع.

إعداد البليت والتفتيش:

تكييف سطح السندات (سلخ فروة الرأس أو الطحن) لإزالة العيوب السطحية .

يتم إجراء الفحص بالموجات فوق الصوتية بنسبة 100 ٪ لضمان خالية من أي عيوب داخلية يمكن أن تؤثر على جودة التزوير وأداء المنتج النهائي (e . g . ، الشقوق ، المسامية ، الادراج الكبيرة) .

التسخين المسبق: يتم تسخين السبل أو التشكيل بشكل موحد إلى نطاق درجة حرارة التزوير الدقيق لضمان ليونة مثالية وتشوه موحد أثناء تشكيل .

تزوير تسلسل:

مزعج ومسبق: يخضع البريدة لعمليات متعددة الاتجاهات ، ومتعددة ، مثبطة ورسم على مكابس هيدروليكية كبيرة لتحطيم البنية الصبغة ، والقضاء على الحبوب الكبيرة ، وتشكيل شكل تمهيدي مناسب (e . g . ، القرص أو pancake) .}

ثقب: يتم تشكيل ثقب مركزي على الصحافة عن طريق اللكم أو عن طريق توسيع المادة على مغزل ، وإنشاء بنية حلقة أولية . هذه العملية تضغط على المادة وتحسين البنية المجهرية .

حلقة تشكيل المتداول: هذا أمر بالغ الأهمية لتشكيل حلقات قطر كبيرة . على آلات التدحرج العمودية الكبيرة أو الأفقية ، يتم تطبيق ضغط شعاعي ومحوري مستمر مع انخفاض في شكل حلقة ولفافة كبيرة من الصلابة ، وزيادة قطرها بشكل مستمر. على طول محيط الحلقة ، وتحسين الخواص الميكانيكية المحيطية بشكل كبير ، وتعزيز كثافة المواد .

يموت المباراة الانتهاء (اختياري): بالنسبة للحلقات ذات الأشكال الأكثر تعقيدًا أو متطلبات دقة الأبعاد العالية للغاية ، يمكن تنفيذ التشكيل النهائي على مكابس التزوير الكبيرة للحصول على أبعاد هندسية دقيقة وإنهاء السطح الجيد .

المعالجة الحرارية:

اعتمادًا على درجة السبائك ومتطلبات الأداء النهائي ، يتم إجراء علاج الحلول ، والاطلاع ، وعلاج الشيخوخة (للسبائك القابلة للعلاج بالحرارة) أو علاج التثبيت (للسبائك غير القابلة للعلاج). الإجهاد .

الانتهاء والتفتيش:

deburring ، الاستقامة ، التفتيش الأبعاد ، فحوصات جودة السطح ، إلخ .

أخيرًا ، يتم إجراء اختبار شامل غير تدميري (E . g . ، الموجات فوق الصوتية ، اختراق ، دوامة تيار) لضمان جودة المنتج الداخلية والسطح بالكامل للمعايير ومتطلبات العملاء .

تعتمد الخواص الميكانيكية لحلقات مزورة من سبيكة الألمنيوم الكبيرة على درجة السبائك المحددة ، ومزاج المعالجة الحرارية ، وتحسين عملية التزوير . بشكل عام ، تقدم الحلقات المزورة المزايا التالية:

نطاق الأداء النموذجي (اعتمادًا على السبائك والمزاج):

قوة الشد النهائية: 170 MPa - 600 MPA

قوة العائد (0.2 ٪): 60 MPa - 550 MPA

الاستطالة: 7 ٪ - 28 ٪

صلابة: 40 Hb - 180 HB

قوة التعب: 70 MPa - 200 MPA

صلابة الكسر (K1C): 20 mpalm - 45 mpaardm

تعد البنية المجهرية لحلقات مزورة من سبيكة الألمنيوم الكبيرة القطر الضمان الأساسي لخصائصها العيانية الممتازة:

ميزات microstructural الرئيسية:

بنية الحبوب وتدفق الحبوب:

بعد التزوير ، يتم كسر الحبوب الخشنة وخاصة الحبيبات الخشنة ، وتشكيل الحبوب التي تم بلورةها و/أو حبوب غير ملطفة ممدودة متماثلة مع اتجاه التشوه الرئيسي .

يعد تدفق الحبوب خاصية فريدة من نوعها للممزفات ، في إشارة إلى البنية الليفية التي تتشكلها الحبوب المعدنية الداخلية أثناء تشوه البلاستيك على طول اتجاه الكفاف واتجاه الإجهاد . في حلقات التزوير القطر الكبيرة ، يتم توزيع تدفق الحبوب بشكل موحد على طول محيط الحلقة ، مما يوفر قوة محيطية ممتازة ، ومقاومة للإعجاب ، و {1}

dispersoids التي تشكلت بواسطة عناصر سبائك (e . g . ، al₃zr ، almncr) تمنع بشكل فعال نمو الحبوب وإعادة التبلور ، والحفاظ على تحسين الحبوب .

الكثافة العالية والقضاء على العيوب:

يغلق الضغط الهائل المطبق أثناء عملية التزوير تمامًا العيوب الداخلية ، مثل المسامية ، وتجويف الانكماش ، وجيوب الغاز ، التي قد تنشأ أثناء الصب ، وتحسين كثافة المادة بشكل كبير .

يقلل من الادراج غير المعدنية والتجميع الكبير ، مما يؤدي إلى بنية مجهرية أكثر اتساقًا .

تعزيز توزيع المرحلة:

يضمن التحكم الدقيق في عمليات معالجة الحرارة الموحدة والهطول المنتظم وتوزيع مراحل التعزيز (e . g . ، mg₂al₃ في سلسلة 5xxx ، أو al₂cumg ، mgzn₂ في سلسلة 2xxx/7xxx) داخل الحدود والحصى ، إلى الحد الأقصى {{

يتم أيضًا التحكم في التشكل وتوزيع الرواسب عند حدود الحبوب بشكل صارم لتحسين مقاومة تكسير التآكل .

نطاق حجم حلقات مزورة من سبائك الألومنيوم القطر الكبيرة واسعة جدًا ويمكن تصنيعها وفقًا للمتطلبات المحددة للعميل .

القدرة على التخصيص:

يمكن إنتاج حلقات مزورة مصممة خصيصًا بأحجام مختلفة ، وأشكال (e . g . ، ومتطلبات غير دائرية ، مخروطية) ، ومتطلبات التسامح وفقًا لرسومات العملاء التفصيلية والمواصفات الفنية .

عادة ما يتم تقديمها في الظروف المعنية أو الانتهاء من تشكيلها لتقليل تكاليف معالجة العميل والوقت .

5. مصورات التنازلات وخيارات المعالجة الحرارية

يمكن توفير حلقات مزورة من سبيكة الألومنيوم الكبيرة القطر في مختلف معالجة الحرارة اعتمادًا على نوع السبائك ومتطلبات التطبيق النهائي .

إرشادات اختيار المزاج:

متطلبات القوة: يوفر مزاج Series 7xxx Series T6 أعلى قوة ، ولكن يجب اعتبار حساسية SCC .

مقاومة التآكل: 5xxx Series (H116/H321) و 7xxx Series T73/T74 Empers هي الخيار الأفضل .

قابلية اللحام: سبائك سلسلة 5xxx و 6xxx لها قابلية لحام ممتازة . لا ينصح بشكل عام بسلسلة 2xxx و 7xxx .

بيئة الخدمة: متطلبات محددة للبيئات البحرية ، والبيئات المبردة ، وأوعية الضغط ، إلخ .

تتطلب تصنيع حلقات مزورة من سبيكة الألمنيوم الكبيرة القطر أدوات آلية كبيرة ومتخصصة في الآلات .

إرشادات التصنيع:

القابلية للآلات: سبائك الألومنيوم عمومًا لها قابلية جيدة للآلة ، ولكن هناك حاجة إلى أدوات حادة . مع زوايا أشعل النار الكبيرة ، زوايا اللولب العالية ، جنبًا إلى جنب مع مواد التشحيم الفعالة للتبريد وأنظمة إخلاء الرقائق الجيدة.

إدارة الإجهاد المتبقية: المهرجانات الكبيرة الحجم عرضة لضغوط متبقية كبيرة أثناء التبريد والآلات ، والتي يمكن أن تؤدي إلى تشويه. يمكن استخدام طرق تخفيف الإجهاد مثل التمدد (txx51) ، والضغط ، أو تخفيف الإجهاد الاهتزازي .

المعالجة السطحية: يمكن تطبيق علاجات الأنود أو الرسم أو التحويل وفقًا لبيئة الخدمة والمتطلبات الجمالية .

تعد مقاومة التآكل لحلقات مزورة من سبيكة الألومنيوم الكبيرة قطرها ميزة أساسية لتطبيقها في البيئات القاسية .

أنظمة الحماية:

سبيكة ومزاج اختيار: حدد درجات السبائك وإفراط معالجة الحرارة مع مقاومة تآكل متفوقة بطبيعتها (e . g . ، 5xxx series h116/h321 ، أو 7xxx series t73/t74) .

المعالجة السطحية:

الأنود: طريقة الحماية الأكثر شيوعًا ، وتشكيل فيلم أكسيد شديد الكثافة يعزز التآكل وارتداء مقاومة .

الطلاء التحويل الكيميائي: بمثابة الاشعال الممتاز للطلاء أو المواد اللاصقة ، وتوفير الحماية الأساسية .

أنظمة الطلاء/الطلاء: توفر الاشعال العالي الأداء الإيبوكسي والمعاطف البولي يوريثان حماية طويلة الأجل في البيئات البحرية والصناعية .

اعتبارات التصميم: تجنب مناطق انحراف الماء وتآكل الشق ؛ تطبيق العزلة الجلفانية عندما تكون على اتصال مع المعادن المتنوعة .

اعتبارات التصميم:

الوزن الخفيف: تتيح الكثافة المنخفضة لسبائك الألومنيوم حلقات قطر كبيرة لتحقيق انخفاض كبير في الوزن ، مما يوفر فوائد اقتصادية وأداء كبيرة في الفضاء ، ونقل السكك الحديدية ، والتطبيقات البحرية .

نطاق درجة حرارة التشغيل: يجب تحديدها بناءً على نوع السبائك وبيئة التطبيق ، وتجنب الخدمة طويلة الأجل في درجات حرارة عالية يمكن أن تؤدي إلى تدهور الأداء .

توازن القوة والصلابة: من خلال تصميم القسم المعقول واختيار السبائك ، تأكد من صلابة كافية لمنع التشوه المفرط أثناء تلبية متطلبات القوة .

القدرة على التكيف البيئي: النظر في عوامل مثل التآكل ، نطاق درجة الحرارة ، الاهتزاز ، الأحمال تأثير بيئة العمل .

يعد مراقبة الجودة لسبائك الألمنيوم الكبير قطرها حلقات مزورة صارمة للغاية ، حيث تمتد كل مرحلة من المواد الخام إلى تسليم المنتج النهائي .

إجراءات الاختبار القياسية:

شهادة المواد الخام: تتبع السبائك ، التحقق من التركيب الكيميائي ، رقم الحرارة ، تاريخ الإنتاج ، إلخ .

تذوب ومراقبة جودة السبل: التحليل الأولي عبر الإنترنت ، قياس محتوى الهيدروجين ، مراقبة كفاءة المرشح ، الكشف عن عيب بالموجات فوق الصوتية .

تزوير مراقبة عملية: المراقبة في الوقت الفعلي لملفات تعريف درجة الحرارة ، وكميات التشوه ، والضغط ، وحالة الموت ، وما إلى ذلك .

مراقبة عملية معالجة الحرارة: توحيد درجة حرارة الفرن والوقت ومعدل التبريد وارتفاع درجة حرارة الوسائط ، إلخ .

التفتيش الدقة الأبعاد والهندسة: الفحص الشامل للأقطار الخارجية والداخلية ، سمك الجدار ، الارتفاع ، التسطيح ، التركيز ، إلخ. ، باستخدام آلات قياس الإحداثيات عالية الدقة (CMMS) ، ماسحات الليزر ، إلخ.

اختبار الممتلكات الميكانيكية:

أخذ العينات: يتم أخذ العينات من المواقع الحرجة (عادةً اتجاهات محيطية ورياضية للخاتم) وفقًا لأبعاد التزوير والمتطلبات القياسية لاختبار .

الاختبارات: الشد (UTS ، YS ، EL) ، الصلابة ، التأثير المتانة ، التعب ، صلابة الكسر ، تصدع الإجهاد (SCC) .

الاختبار غير المدمر (NDT):

اختبار الموجات فوق الصوتية: الفحص الحجمي بنسبة 100 ٪ للحلقة بأكملها ، الطريقة الأكثر فعالية للكشف عن العيوب الداخلية (e . g . ، الإدراج ، المسامية ، الشقوق ، التآكل بين الأعضاء) ، غالبًا ما يكون مطلوبًا لتلبية معايير الفضاء (e. g {}

اختبار الاختراق: يكتشف العيوب السطحية وقريبة من السطح .

اختبار الدوامة الحالي: يكتشف العيوب السطحية والقريبة من السطح ، وخاصة للمواد الموصلة .

الاختبار الشعاعي (RT): يستخدم لإعادة تفتيش الخلل الداخلي في مجالات حرجة محددة .

تحليل البنية المجهرية: الفحص المعدني لتقييم حجم الحبوب ، وتدفق الحبوب ، ودرجة إعادة التبلور ، والتوزيع المترسب ، وأنواع العيوب ، وما إلى ذلك .

قياس خشونة السطح.

المعايير والشهادات:

يتوافق مع ASTM B247 ، AMS (مواصفات مواد الطيران) ، EN (المعايير الأوروبية) ، GB/T (المعايير الوطنية الصينية) ، إلخ .

شهادات نظام الجودة: ISO 9001 ، AS9100 (Aerospace) .

EN 10204 Type 3 . 1 أو 3.2 يمكن توفير تقارير اختبار المواد ، ويمكن ترتيب شهادة الطرف الثالث بناءً على طلب العميل.

تلعب سبيكة الألمنيوم الكبيرة القطر الحلقات دورًا مهمًا في مختلف قطاعات الصناعة ذات التقنية العالية والثقيلة بسبب أدائها العام الممتاز .

مجالات التطبيق الأولية:

الفضاء: أغلفة محرك الطائرات ، حلقات مكونات التوربينات ، حلقات حاملة لترس ، حلقات توصيل الوقود الصاروخية ، حلقات هيكلية المركبة الفضائية ، إلخ .

صناعة الطاقة: حلقات معدات محطة الطاقة النووية ، توربينات الرياح الشفاه العمود الرئيسي ، شفاه أوعية الضغط الكبيرة ، حلقات خزان وقود الهيدروجين ، إلخ .

الهندسة البحرية والبحرية: حلقات التوصيل الهيكلية ذات السفن الكبيرة ، حلقات الدعم الحرجة لمنصات الحفر الخارجية ، وربط الدعم الغاطسة لخواتم SEA-SEA ، وحلقات خزان الناقل LNG ، إلخ .

عبور السكك الحديدية: جسم القطار عالي السرعة الذي يربط حلقات ، مخفوفة شبح حرجة ، حلقات نظام الكبح القطار الكبير ، إلخ .

جيش: حوامل مدفعية كبيرة ، حلقات حاملة للمركبة ، حلقات قاذفة الصواريخ ، إلخ .

آلات ثقيلة: سباقات الحاملة الكبيرة ، فراغات التروس ، حلقات تحمل رئيسية لآلات الملل النفق ، إلخ .

مزايا التصميم:

الوزن الخفيف: تتيح الكثافة المنخفضة لسبائك الألمنيوم المدمجة مع عملية التزوير انخفاضًا كبيرًا في الوزن في المكونات الهيكلية الكبيرة ، وتحسين الكفاءة وتقليل تكاليف التشغيل .

موثوقية وسلامة عالية: القوة العالية ، والصلابة العالية ، ومقاومة التعب الممتازة ، والبنية المجهرية الداخلية الكثيفة التي توفرها التزوير تضمن الموثوقية طويلة الأجل للمكونات تحت الأحمال المتطرفة والبيئات المعقدة .

الاستقرار الأبعاد: بعد المعالجة الحرارية الصارمة وتخفيف الإجهاد ، تظهر حلقات قطر كبيرة مزورة ثباتًا جيدًا خلال الآلات اللاحقة والخدمة طويلة الأجل .

مقاومة التآكل: على وجه الخصوص ، تُظهر سبائك سلسلة 5xxx مقاومة تآكل ممتازة في البيئات البحرية والصناعية .

مرونة التصميم: من خلال اختيار السبائك المختلفة ، وإغراء المعالجة الحرارية ، وعمليات التزوير المخصصة ، يمكن تلبية متطلبات التصميم المعقدة والمطالبة المختلفة .

قيود التصميم:

يكلف: يتطلب إنتاج حلقات مزورة كبيرة القطر معدات متخصصة باهظة الثمن وعمليات معقدة ، مما يؤدي إلى ارتفاع تكاليف أولية .

حساسية درجة الحرارة: قد تواجه بعض سبائك الألومنيوم عالية القوة تدهور الأداء في بيئات درجات حرارة عالية الأجل ، وتتطلب النظر في حدود درجة حرارة التشغيل .

قابلية اللحام: بعض السبائك ذات القوة العالية لها قابلية لحام سيئة ، والتي قد تتطلب تقنيات اللحام الخاصة أو التصميم لتجنب اللحام .

الإجهاد المتبقي: يمكن أن تولد عملية التبريد للممزحات ذات الحجم الكبير ضغوطًا متبقية كبيرة ، والتي تتطلب علاجات تخفيف الإجهاد المناسبة .

اعتبارات الاقتصادية والاستدامة:

قيمة دورة الحياة: على الرغم من أن الاستثمار الأولي مرتفع ، فإن الأداء المتفوق والعمر الطويل للحلقات المزورة يقلل من تكاليف الصيانة والاستبدال ، مما يوفر قيمة اقتصادية أعلى في المدى الطويل .

استخدام المواد: التزوير هو عملية شكل شبه شبكية ، تقلل بشكل فعال من نفايات المواد الخام مقارنة بالآلات التقليدية .

الود البيئي: سبائك الألومنيوم هي مواد قابلة لإعادة التدوير بالكامل ، وتتوافق مع مبادئ التصنيع الخضراء ؛ يساهم الوزن الخفيف للمنتج أيضًا في تقليل استهلاك الطاقة وانبعاثات الكربون للمنتجات النهائية .
