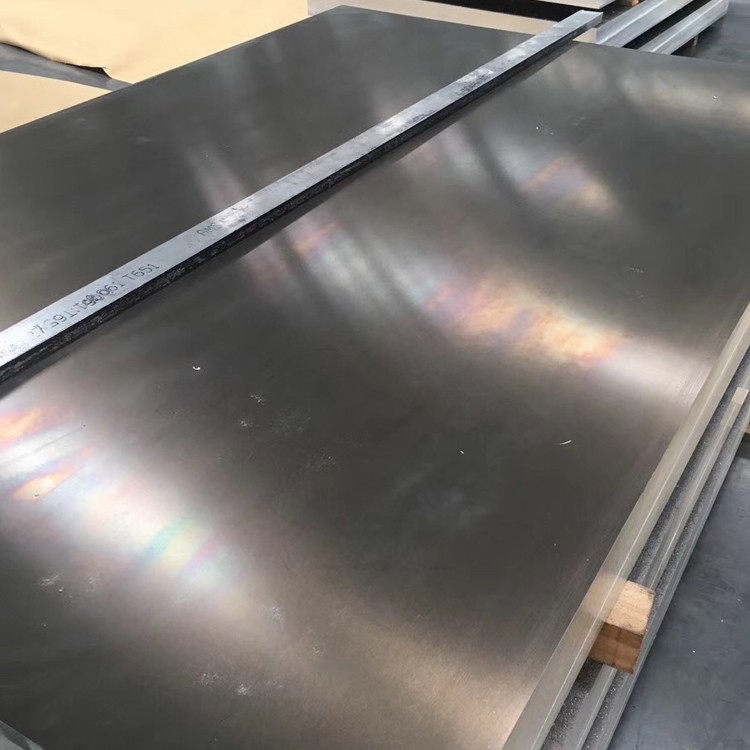

5083 H116 لوحة الألومنيوم
إنها سبيكة الألمنيوم الأكثر استخدامًا على نطاق واسع ، والتي تتمتع بقوة عالية ، وخاصة مقاومة التعب: اللدونة العالية ومقاومة التآكل ، لا يمكن تعزيزها عن طريق المعالجة الحرارية ، واللدونة الجيدة أثناء تصلب العمل شبه البارد ، واللدونة المنخفضة أثناء تصلب العمل البارد ، ومقاومة التآكل الجيدة ، واللحام الجيد ، وسوء الآلية ، ويمكن أن يكون مصقولًا.
1. تكوين المواد وعملية التصنيع
5083 سبيكة الألومنيوم (ASTM B209 ، EN 485 ، AMS 4027) هي سبيكة Al-MG غير القابلة للمعالجة مصممة لمقاومة التآكل الشديدة وقابلية اللحام. يوفر مزاج H116 مزيجًا مثاليًا من مقاومة تآكل القوة والتوتر:
كيمياء السبائك:
المغنيسيوم (ملغ): 4. 0-4. 9 ٪ (تعزيز الحل الصلب)
Manganese (mn): {{0}}. 4-1. 0 ٪ (تحسين الحبوب)
chromium (cr): 0. 05-0. 25 ٪ (مقاومة التآكل)
الحديد (Fe): أقل من أو يساوي 0. 40 ٪ كحد أقصى
السيليكون (SI): أقل من أو يساوي 0. 40 ٪ كحد أقصى
مادة قاعدة:
الألومنيوم (AL): أكبر من أو يساوي 94.5 ٪ (التوازن)
الشوائب التي تسيطر عليها:
النحاس (Cu): أقل من أو يساوي 0. 10 ٪ كحد أقصى
الزنك (Zn): أقل من أو يساوي 0. 25 ٪ كحد أقصى
التيتانيوم (TI): أقل من أو يساوي 0. 15 ٪ كحد أقصى
عملية التصنيع المتقدمة:
صب البرد المباشر: 680-720 درجة حرارة الذوبان درجة
التجانس: 550 درجة للساعات 8-10
المتداول الساخن: التخفيض في 400-450 درجة
التبريد المتحكم فيه: معدل تبريد خاص<100°C/min
علاج التثبيت: 150-180 درجة الساعات 2-3 (H116 محدد)
المتداول البارد: انخفاض محدود<15% for surface quality
تسوية الإجهاد: تسوية التوتر للتسطيح
معتمد لـ DNV و ABS و Lloyds يسجلون المعايير البحرية مع إمكانية تتبع المواد الكاملة.
2. الخصائص الميكانيكية لحالة H116 مزاج
|
ملكية |
الحد الأدنى |
عادي |
اختبار معيار |
أهمية التطبيق البحري |
|
قوة الشد النهائية |
275 ميجا باسكال |
300-340 mpa |
ASTM B557 |
يتجاوز متطلبات الهيكل البحري |
|
قوة العائد (rp 0. 2) |
175 ميجا باسكال |
215-230 mpa |
ASTM B557 |
يحتفظ بالقوة في درجات حرارة منخفضة |
|
استطالة (مقياس 50 مم) |
12% |
16-20% |
ASTM B557 |
ليونة ممتازة لتشكيل |
|
قوة القص |
185 ميجا باسكال |
210-230 mpa |
ASTM B831 |
70 ٪ من قوة الشد |
|
محصول الضغط |
175 ميجا باسكال |
200-215 mpa |
ASTM E9 |
سلامة هيكل الهيكل |
|
قوة التعب (10⁷) |
120 ميجا باسكال |
140 ميجا باسكال |
ASTM E466 |
متفوقة في البيئات المالحة |
|
صلابة (برينيل) |
75 HB |
85 هـب |
ASTM E10 |
متسقة من خلال السماكة |
|
التأثير المتانة (-20 درجة) |
25 J |
30 J |
ASTM E23 |
القدرة على تشغيل القطب الشمالي |
|
الكسر المتانة |
40 ميجا باسكال |
45 ميجا باي |
ASTM E399 |
تحمل الكراك الحرجة |
3. التحكم في البنية المجهرية واستقرارها
H116 معالجة محددة:
تخفيض العمل البارد: 10-15 ٪ الحد الأقصى
علاج التثبيت:
درجة الحرارة: 150-180 درجة
المدة: 2-3 ساعات
التبريد: تبريد الهواء المتحكم فيه
غاية:
منع هطول الأمطار (al₃mg₂)
الحفاظ على مقاومة التآكل
استقرار الخصائص الميكانيكية
الخصائص المجهرية:
حجم الحبوب: ASTM 5-6 (40-60 μM)
مراحل intermetallic:
al₆ (MN ، Fe) dispersoids
طور غرامة مثبط
كثافة الخلع: 1-2 × 10⁰⁰/cm²
القوام: نسيج متداول ضعيف
جزء إعادة التبلور: 80-90 ٪
توزيع الطور: توزيع موحد للذوبان
تتجاوز مقاومة التآكل الإجهاد H321 Medived بواسطة 30-40 ٪.
4. مواصفات الأبعاد والتحمل
|
المعلمة |
النطاق القياسي |
التسامح البحري |
التسامح التجاري |
|
سماكة |
3-150 مم |
±0.5% |
±1% |
|
عرض |
1500-3500 مم |
± 5 مم |
± 15 مم |
|
طول |
3000-16000 مم |
{0}/{1} مم |
{0}/{1} مم |
|
تسطيح |
N/A |
3 مم/م كحد أقصى |
7 مم/م كحد أقصى |
|
احدودب |
N/A |
1 مم/م كحد أقصى |
5 مم/م كحد أقصى |
|
حالة الحافة |
القص |
حافة الآلات |
قطع البلازما |
|
خشونة السطح |
1. 2-2. 5 ميكرومتر را |
0. 8 ميكرومتر را |
3. 0 μm ra |
قدرات خاصة:
لوحات كبيرة الحجم: يصل طولها إلى 4500 مم × 20000 مم
الاختبار بالموجات فوق الصوتية: المسح الكامل للوحة لكل ASTM B209
تركيبة الوزن: السماكة (مم) × العرض (م) × الطول (م) × 2. 66=الوزن (كيلوغرام)
5. أداء مقاومة التآكل
|
بيئة |
أداء |
معدل التآكل |
معيار الصناعة |
طرق الحماية |
|
الانغماس البحري |
ممتاز |
<0.001 mm/yr |
ASTM G50 |
لا شيء مطلوب |
|
منطقة دفقة |
ممتاز |
0. 002-0. 004 mm/yr |
Norsok M001 |
الأنود |
|
الجو الصناعي |
ممتاز |
0. 003-0. 005 مم/سنة |
ISO 9223 |
طلاء مسحوق |
|
تجويف مياه البحر |
جيد |
<0.05 mm/yr |
ASTM G32 |
طلاء HVOF |
|
تآكل الإجهاد |
ممتاز |
لا SCC في العائد |
ASTM G47 |
لا شيء مطلوب |
|
التوافق الجلفاني |
جيد |
انخفاض BIMITALLIC التيار |
آيزو 8081 |
مجموعات العزل |
خيارات المعالجة السطحية:
أنودايز الدرجة البحرية: 25-50 μM
ألومنيوم الرش الحراري (TSA): 150-300 μM
أنظمة الطلاء البحرية: مجموعات قطران الايبوكسي/الفحم
الكسوة الفولاذ المقاوم للصدأ: الترابط المتفجر
التحويل الكيميائي: تقنيات خالية من الكرومات
6. خصائص التصنيع والتصنيع
|
عملية |
مادة الأداة |
المعلمات الموصى بها |
ملاحظات التطبيق البحرية |
|
قطع البلازما |
أقطاب حافنيوم |
400-600 a ، 100-250 ipm |
Weld Prep جاهز |
|
قطع المياه |
العقيق جلخ |
0. 8-1. 2 كجم/دقيقة ، 300 مم/دقيقة |
لا تشويه خطر |
|
حفر |
تدريبات كربيد |
vc =60-100 m/min ، fn =0. 15 مم/rev |
التصميم الذاتي للتشحيم |
|
الطحن |
إدراج PCD |
vc =1000-1500 m/min |
الانتهاء من السطح العالي |
|
تشكيل |
الصحافة الفرامل |
نصف قطرها 3T (T=السمك) |
قدرة تشكيل البرد |
مزايا التصنيع:
قابلية اللحام: ممتاز بدون تسخين
قدرة العمل الباردة: سلالة تصل إلى 15 ٪
إصلاح اللحام: لا تدهور
قابلية التشكيل: ممتازة في حالة الصلب
قابلية الطحن: ارتداء أداة منخفضة
التلميع: يقبل الانتهاء من المرآة
7. تقنيات اللحام والانضمام
عمليات اللحام الموصى بها:
اللحام القوس المعدني الغاز (GMAW):
السلك: ER5183 ، ER5356 أو ER5556
التدريع: Argon أو AR/HE الخلطات
لحام تحريك الاحتكاك (FSW):
المعلمات: 600-800 rpm ، 150-300 mm/min
نسبة القوة: 85-95 ٪ من المعدن الأساسي
لحام الليزر:
القوة: 4-8 كيلوواط ليزر ليزر
السرعة: 2. 5-5 م/دقيقة
لحام عشيق:
نوع التفريغ المكثف
مواصفات التصميم المشترك:
مفاصل بعقب: 60-70 درجة الزاوية
لحام فيليه: طول الساق 6 مم دقيقة
Double-Sided Welds: Preferred for >سمك 10 ملم
درجة حرارة Interpass:<90°C maintained
8. الخصائص الفيزيائية للتصميم البحري
|
ملكية |
قيمة |
أهمية التطبيق البحري |
|
كثافة |
2.66 جم/سم |
حسابات الطفو |
|
نطاق ذوبان |
570-640 درجة |
هوامش السلامة من الحرائق |
|
الموصلية الحرارية |
117 W/m·K |
تطبيقات المبادل الحراري |
|
الموصلية الكهربائية |
29 ٪ IACS |
النظم الكهربائية على متن السفينة |
|
سعة حرارة محددة |
900 J/kg · K. |
الإدارة الحرارية في المحركات |
|
معامل يونغ |
70 GPA |
الصلابة الهيكلية |
|
CTE (20-100 درجة) |
23.8 ×10⁻⁶/K |
التوسع تصميم المفصل |
|
نفاذية المغناطيسية |
1.000022 |
التوافق degaussing |
|
النيوترون الحراري المقطع العرضي |
0. 22 barns |
التطبيقات البحرية النووية |
9. مراقبة الجودة وشهادة
بروتوكول الاختبار:
التحليل الكيميائي: OES لكل ذوبان
الاختبار الميكانيكي: تم اختبار كل لوحة
اختبار التآكل:
ASTM G67: اختبار فقدان حمض النيتريك
ASTM G66: اختبار الأصول لـ -DASE
اختبار Exco لكل ASTM G34
طرق NDT:
الموجات فوق الصوتية لكل ASTM B594 المستوى أ
التصوير الشعاعي للحام
اختبار تسرب الخزانات
الفحص الكلي/الدقيق: تحليل هيكل الحبوب
الشهادات الدولية:
التصنيفات البحرية: ABS ، DNV ، LR ، BV
رموز وعاء الضغط: القسم الثامن ASME
المعايير الخارجية: Norsok M -120/M -121
المواصفات العسكرية: mil-dtl -24441
المعايير الدولية: EN 1090 EXC3/4
شهادات اللحام: ISO 3834-2
الامتثال NACE: MR0175/ISO 15156
10. التطبيقات الصناعية والتعامل معها
التطبيقات البحرية الأولية:
أجسام السفينة والبنى الفوقية
طوابق المنصة الخارجية
احتواء الناقل الغاز الطبيعي المسال
صهاريج ماء الصابورة
غواصات الضغط هيكل
طوابق الهبوط المروحية
أنظمة الناهض البحرية
مكونات نبات تحلية المياه
بروتوكول المناولة والتخزين:
درجة حرارة التخزين: 10-40 درجة
السيطرة على الرطوبة:<60% RH
متطلبات التراص:
فواصل الخشب كل 500 مم
حد ارتفاع المكدس: 1.2 متر
حماية السطح:
فيلم PE المقاوم للأشعة فوق البنفسجية
VCI الورق interleaving
معدات الرفع:
رافعات فراغ وسادة واسعة
عوارض الموزعة غير المغناطيسية
أكمام حماية الحافة
مواصفات النقل:
عبوة جديرة البحر
وحدات المجففة في الحاويات
توافق حاوية ISO
غطاء مقاوم للتسلية
أنظمة المهد المتخصصة
مؤشرات الصدمة للأجزاء الحساسة
