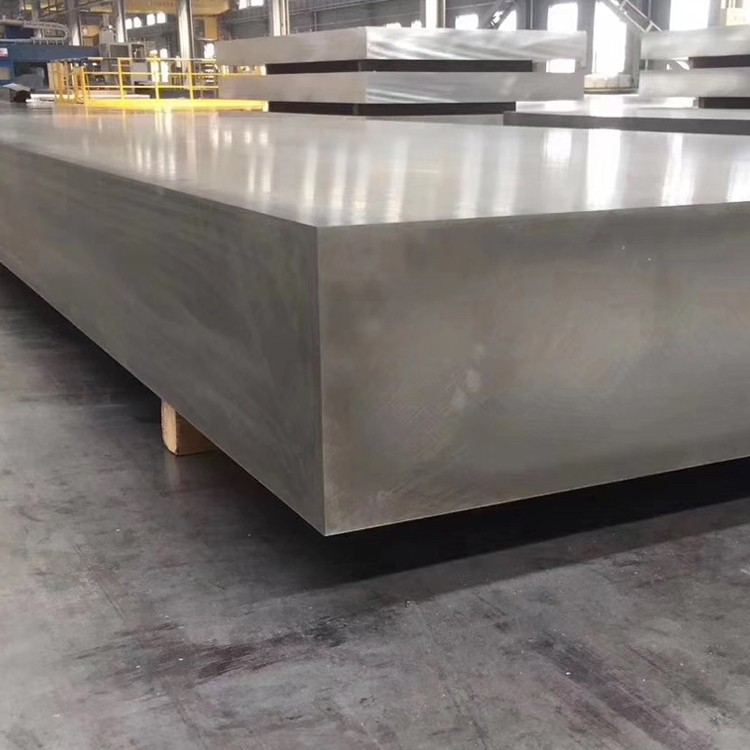

5083 صحن تزوير الألمنيوم فائق السمك

5083 سبيكة الألومنيوم (ASTM B209 ، en -5083) هي سبيكة Al-MG عالية القوة ، غير القابلة للمعالجة المشهورة بمتغيرات اللحام الاستثنائية ومقاومة التآكل المتفوقة في بيئات بحرية .

عناصر السبائك الأولية:

المغنيسيوم (ملغ): 4.0-4.9 ٪ (قوة الحل الصلبة الأولية)

المنجنيز (MN): 0.40-1.0 ٪ (صقل هيكل الحبوب)

chromium (cr): 0.05-0.25 ٪ (تعزيز مقاومة التآكل)

التيتانيوم (TI): 0.05-0.15 ٪ (تحسين الحبوب)

مادة قاعدة:

الألومنيوم (AL): أكبر من أو يساوي 92.4 ٪ (التوازن)

الشوائب التي تسيطر عليها:

الحديد (FE): أقل من أو يساوي 0.40 ٪ كحد أقصى

السيليكون (SI): أقل من أو يساوي 0.40 ٪ كحد أقصى

النحاس (CU): أقل من أو يساوي 0.10 ٪ كحد أقصى

الزنك (Zn): أقل من أو يساوي 0.25 ٪ كحد أقصى

عملية تزوير سميك متخصصة:

إنتاج سبيكة مميز:

الصب المباشر (DC) شبه مستمر

صقل الحبوب مع إضافات TI-B

تذوب degassing إلى<0.1ml H₂/100g Al

الترشيح من خلال مرشحات رغوة السيراميك

علاج التجانس:

500-520 درجة الساعات 24-36

معدل التبريد الذي يسيطر عليه الكمبيوتر

التوازن المجهرية

تحضير السطح:

فرخ طبقة الفصل (الحد الأدنى 10 مم)

فحص السطح للعيوب

التسخين للتزوير:

التدفئة على درجة 380-430

توحيد درجة الحرارة ± 5 درجة

تزوير متعددة الاتجاهات المفتوحة:

درجة حرارة التزوير الأولية: 400-425 درجة

درجة حرارة التزوير النهائية: 340-380 درجة

نسبة التشوه: 3: 1 إلى 5: 1

العمل متعدد الاتجاهات لتحسين الخصائص

يموت متخصصة لأقسام سميكة فائقة

التبريد المتحكم فيه:

معدل التبريد المبرمج لتقليل الإجهاد المتبقي

تبريد الهواء مع البطانيات الحرارية للأقسام السميكة

علاج تخفيف التوتر:

240-300 درجة لمدة 1 ساعة لكل 25 ملم سمك

تبريد الفرن إلى أقل من 200 درجة

المعالجة النهائية:

الآلات الدقيقة لمواصفات العميل

فحص السطح والتنظيف

عبوة واقية للشحن

يتم تنفيذ جميع عمليات التصنيع بموجب نظام إدارة الجودة ISO 9001 مع إمكانية تتبع كاملة .

من خلال الأداء بسمك:

تباين الممتلكات<5% between surface and core (up to 200mm thickness)

نسبة الاتجاه (L: LT: ST): 1.00: 0.95: 0.90 لقوة الشد

درجة الحرارة الأساسية التي يتم الحفاظ عليها في نافذة المعالجة الحرجة

تباين الصلابة<8 HB from surface to center

معلمات التزوير الحرجة:

التحكم في توزيع السلالة:

الحد الأدنى من السلالة الحقيقية الإجمالية: 1.1-1.3

معدل الإجهاد: 0.01-0.1 s⁻⁻

عمل متعدد الاتجاهات (الحد الأدنى 25 ٪ في الاتجاه الثانوي)

Intermittent reheating for sections >150mm

إدارة درجة الحرارة:

الحد الأقصى لدرجة الحرارة التدرج: 30 درجة عبر القسم

مراقبة الملف الشخصي الحراري الذي تسيطر عليه الكمبيوتر

أوقات مسكن ممتدة لتجانس درجة الحرارة

معدات معالجة متخصصة لأقل فقدان الحرارة

الخصائص المجهرية:

حجم الحبوب: ASTM 5-7 (30-60 μM)

مورفولوجيا الحبوب: هيكل إعادة بلورة جزئيا

توزيع dispersoid al₆mn: 0.1-0.5 ميكرومتر

mg₂si المترسب السيطرة:<0.5 volume percent

المراحل المتداخلة al-fe-mn: التشكل المتحكم فيه

جزء حجم إعادة التبلور: 40-60 ٪

الملمس: ملمس تشوه/إعادة بلورة

نسبة العرض إلى ارتفاع الحبوب: 1.5: 1 الحد الأقصى في المنتج النهائي

ميزات خاصة:

هيكل الحبوب الفرعية مع زوايا سوء التآكل عالية

انتعاش محدود بسبب تأثير السحب الذائب ملغ

هطول الأمطار يتحكم فيه لمنع التوعية

كثافة الخلع المحسنة: 5-8 × 10⁰/cm²

معلمات محددة ذات سميك:

الكثافة: 2.66 جم/سم (± 0.01)

حساب الوزن: السماكة (مم) × العرض (م) × الطول (م) × 2.66=الوزن (كجم)

الحد الأقصى لوزن اللوحة المفردة: 20 ، 000 kg

بدل الآلات: أوصي 15 مم لكل جانب الحد الأدنى للأبعاد الحرجة

Stress Relief: Required before precision machining for plates >200 مم

تسطيح اللوحة: تقاس تحت الوزن الذاتي على سطح مسطح

الاختبار بالموجات فوق الصوتية: الفحص الحجمي 100 ٪ متاح

خيارات حماية التآكل:

anodizing:

النوع الثاني (حمض الكبريتيك): 10-25 سماكة

النوع الثالث (أنودايز الصلب): 25-75 سماكة

علاجات الختم من الدرجة البحرية

الطلاء التحويل:

تحويل الكرومات لكل ميل dtl -5541

بدائل خالية من الكروم للامتثال البيئي

علاجات التيتانيوم/الزركونيوم

أنظمة الحماية:

الايبوكسي التمهيدي + المعطف البولي يوريثان

أنظمة الطبقة متعددة الطبقات من الدرجة البحرية

الاشعال الغنية بالزنك

الطلاء الايبوكسي عالي البناء لخدمة الانغماس

عوامل الأداء البيئي:

مقاومة التوعية: متفوقة على سبيكة 5086

أداء اختبار NAMLT:<15mg/cm²

مقاومة IGC: ممتازة بعد علاج الاستقرار

h₂ ultrittlement: الحد الأدنى من الحساسية

اعتبارات التصنيع:

حدود التكوين: الحد الأدنى من نصف قطر الانحناء 2.5 × سماكة المادة

العمل البارد: يقتصر على 15-20 ٪ قبل الصلب

العمل الساخن: 260-370 نطاق درجة الحرارة الأمثل

قابلية اللحام: ممتازة مع 5183 أو 5356 أو 5556 حشو

طرق اللحام: GMAW ، GTAW ، FCAW مناسبة

علاج ما بعد اليرلد: موصى

تخفيف الإجهاد بعد اللحام: 200 درجة لمدة 1 ساعة لكل 25 ملم

طرق القطع: البلازما أو المائية أو النشر المفضل

أفضل ممارسات اللحام للأقسام الفائقة:

تحضير المفصل:

X-groove or double-V for thickness >25 ملم

جذر الفجوة 2-4 مم

جذر الوجه 1-3 مم

زاوية شطبة 50-60

إزالة الشحوم الشاملة مع الأسيتون أو ميك

التسخين:

عموما غير مطلوب

For sections >200 مم ، التسخين 50-80 لتقليل التدرج الحراري

درجة حرارة Interpass:

كحد أقصى 120 درجة

مراقبة مع مقياس الحرارة بالأشعة تحت الحمراء

علاج ما بعد اليرتب:

تخفيف الإجهاد الموصى به للأقسام السميكة

تنظيف شامل للتدفق والركض

طرق التفتيش:

التفتيش البصري لكل AWS D1.2

اختبار الأشعة أو الموجات فوق الصوتية للمفاصل الحرجة

اختراق الصبغة لعيوب السطح

الأداء البيئي:

نطاق درجة حرارة التشغيل: -196 درجة إلى +200 درجة

الأداء المبرد: الاحتفاظ بالصلابة الممتازة

مقاومة الحريق: غير قابلة للاحتراق

الخواص المغناطيسية: غير المغناطيسية

مقاومة الإشعاع: ممتازة

قابلية إعادة التدوير: 100 ٪ قابلة لإعادة التدوير مع عدم وجود خسارة جودة

التأثير البيئي: انخفاض مساحة الطاقة من الصلب

نظام التفتيش القياسي:

اختبار التركيب الكيميائي:

التحليل الطيفي للانبعاثات البصرية

التحقق من جميع عناصر صناعة السبائك

الاختبار الميكانيكي:

اختبار الشد (اتجاهات طولية وعرضية)

رسم خرائط الصلابة (السطح والمقاطع العرضية)

اختبار التأثير للتطبيقات الحرجة

اختبار غير التدمير:

التفتيش بالموجات فوق الصوتية لكل ASTM A578/A578M

فحص اختراق الصبغة لعيوب السطح

التفتيش الأبعاد:

CMM التحقق من الأبعاد الحرجة

رسم خرائط السمك في نقاط الشبكة المحددة

قياس التسطيح تحت الوزن الذاتي

تحليل البنية الدقيقة:

تحديد حجم الحبوب

تصنيف التضمين لكل ASTM E45

اختبار التوعية لإغراء H

الفحص المعدني

خيارات التصديق:

تقرير اختبار الطاحونة (en 10204 3.1)

شهادة فحص الطرف الثالث (en 10204 3.2)

شهادة DNV-GL للتطبيقات البحرية

شهادة القيمة المطلقة للهياكل البحرية

شهادة تسجيل لويد

متطلبات الشهادة الخاصة بالعميل

توثيق تتبع المواد

وثائق سجل الإنتاج

التطبيقات الأولية:

بناء السفن البحرية والتجارية

منصات النفط والغاز في الخارج

مكونات وعاء الضغط

تخزين ومواصلات برقية

هياكل النقل الثقيلة

مكونات التزيين الجسر والهيكلية

تطبيقات صناعة الدفاع

معدات المعالجة الكيميائية

هياكل معدات التعدين

مكونات نظام الدفع البحري

حالات الاستخدام المحددة:

المكونات الهيكلية لحامل الغاز الطبيعي المسال:

أعلى المتانة منخفضة درجة الحرارة

قابلية لحام ممتازة للهياكل المعقدة

نسبة القوة إلى الوزن الجيدة
